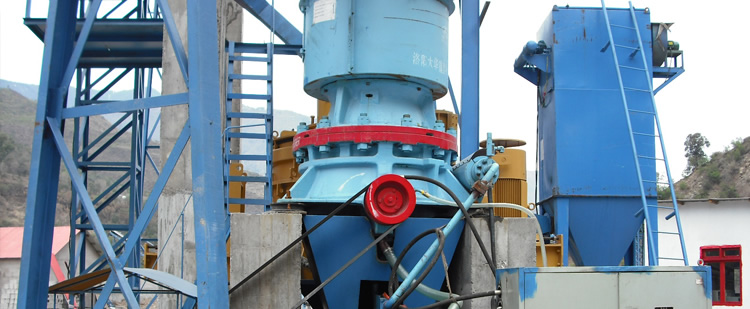

以液壓為驅動的圓錐破碎機，被成為液壓圓錐破碎機，又叫做液壓碎石機，主要由傳動軸、偏心套、液壓保險裝置、機架、調整環等部件組成。液壓圓錐破碎機是在傳統的彈簧圓錐破碎機的基礎上研制出來的，但是在性能上比彈簧圓錐破碎機具有更大的優勢。

一、液壓圓錐破碎機與彈簧圓錐破碎機的比較

1. 從圓錐破碎機的工作原理上分析

液壓圓錐破碎機的工作原理：通過偏心套帶動主軸使動錐部做旋擺運動，使動錐襯板和定錐襯板之間產生周期性的相對運動，實現物料在破碎腔內不斷的由于收到擠壓和彎曲而破碎。

彈簧圓錐破碎機的工作原理：電動機通過傘齒輪驅動偏心套轉動，使破碎錐作旋擺運動。破碎錐時而靠近又時而離開固定錐，完成破碎和排料。

2. 從圓錐破碎機的結構設計上分析

液壓圓錐破碎機的結構：排料口尺寸的調節主要是通過驅動液壓缸活塞來實現的。增大排料口尺寸，只需控制液壓缸進油量；減小排料口尺寸時，需要控制液壓缸回油量。

彈簧圓錐破碎機的結構：排料口尺寸的調節主要是通過調節彈簧來實現的。當需要增大排料口尺寸時，需要松開彈簧;當需要減小排料口尺寸時，則需要擰緊彈簧。

二、液壓圓錐破碎機的優勢

1、特殊的破碎腔型，根據層壓破碎理論，在破碎腔的有效破碎段內會形成高密度層，保證產品粒度 細，粒形好，產量大。

2、自動操作系統，能夠保證設備的高效率平穩運轉，如自動控制盤，可根據負荷條件，自動調整出 口間隙，以便設備能夠在最大負荷下運轉。

3、自行排出異物，當有非破碎異物混入破碎腔內時，液壓缸的油壓就變得比蓄能器內的氣壓高，油 就流向蓄能器，于是破碎壁下降，排出異物。一旦異物排除，蓄能器內的油就返回液壓缸，圓錐破碎 機就自動恢復到原來的出口間隙。

4、均等給料裝置，能夠防止襯板偏離，同時檢測入料料位，保證投入的物料順著破碎腔圓周方向均 勻布料。
