秦在智1 ，沈俊萍1，王安林2，桑永強1

1 洛陽大華重型機械有限公司  河南洛陽  470123

2 昆明雙佛礦業有限公司      云南昆明  654100

摘要：介紹了AF圓錐破碎機的工作原理和特性，并針對層壓縮破碎理論進行了分析，同目前較先進的圓錐破碎機進行了比較和分析，對圓錐破碎機的安裝調試提出了操作要領。在實際應用中解決了碎礦行業“多破少磨”的問題，提高選礦產能，提高回收率、增加效益，給以后推廣使用奠定了基礎。

關鍵詞：AF圓錐破碎機；細碎；多破少磨；層壓縮破碎理論；操作要領

作者簡介：秦在智，男，1976年生，工程師，主要從事各種破碎機的研發工作。

Performance analysis and research of AF Series Cone Crusher

QIN Zaizhi1 ,SHEN Junping1 ,WANG Anlin2,SANG Yongqiang1

1Luoyang Dahua Heavy Type Machinery Co., Ltd., Luoyang 471023,Henan,China

2Kunming Shuangfo mining Co., Ltd., Kunming 654100,Yunnan,China

Abstract：This article introduces the operational principles and features of AF Series Cone Crusher and analyzes the layer compression crushing theory. After the comparison with currently advanced cone crushers, it brings forward the operational essentials to the adjustment and installation of cone crushers. It solves the‘more crushing and less grinding’problem in the practical applications, enhances beneficiation capacity, recycle ratio and effectiveness. It lays the groundwork for future generalization and utilization.

Keywords: AF Series Cone Crusher; fine crusher ; more crushing and less grinding; layer compression crushing theory; essential points of operation

1  前言

圓錐破碎機是大中型礦山選廠細碎作業的關鍵設備，具有生產能力高、產品粒度小、工作穩定及性能可靠等特點，廣泛應用于細碎作業場合[1]。目前國內有色礦山資源正面臨資源品位低，選礦成本居高不下，利潤越來越低的境況，所以怎么提高回收率和降低成本是目前所有礦產企業首要考慮的問題。有經驗有實力的企業也都在尋找一條路子，提高產能，增加效益，增加工人收入。

2  工作原理和結構特點

AF液壓圓錐破碎機屬于單缸液壓圓錐破碎機，其結構組成為：進料斗、上機架、下機架、動錐部、偏心套部、傳動軸部、液壓缸部及潤滑液壓站部、控制部等組成[2]。該機動錐部上部在上機架頂部軸承內支撐，動錐部下部在偏心套內孔內支撐，電機通過三角帶傳遞動力給傳動軸部，傳動軸部帶動偏心套部，偏心套帶動動錐部周期性的擺動，破碎過程是在上機架和動錐部之間形成的破碎腔內完成的。

AF液壓圓錐破碎機在破碎腔腔形、偏心套轉速及偏心距、電機功率等主要技術參數方面進行了優化設計。采用高能層壓縮破碎理論，輸入更大的能量，使物料破碎不僅發生在顆粒與襯板之間，而且發生在顆粒與顆粒之間。因此，產量更高，易損件相對磨耗少，產品粒形更趨于立方體，針片狀含量少，產品粒形好。機架、主軸采用高強度合金鋼精鑄、精鍛加工而成，堅固耐用，適合堅硬物料的破碎，生產能力大，小型規格的高能圓錐破碎機就能滿足普通大規格圓錐破碎機所能達到的生產能力。單缸液壓調整及保護安全可靠，液壓、潤滑合二為一，結構緊湊，所占空間小。

潤滑系統標準采用風冷型式，適用范圍廣。配備有自動控制系統，通過模擬量采集的電流和油壓數據，自動調節排料口大小，使設備產能一直處于最佳破碎狀態。標準配置的均等給料裝置，使破碎腔內物料分布均勻，破碎壁和軋臼壁磨損均勻，消除了軋臼壁偏磨“失圓”現象。操作維護簡單方便，更換易損件襯板不需澆注填料，配備有標準的正壓防塵系統，免去正常的繁瑣維護。采用高能層壓縮理論，避免了物料與易損件的高速撞擊、摩擦或擠壓磨損。采用螺旋傘齒輪傳動方式，傳動效率高，噪音低。

3  層壓縮破碎理論分析

AF圓錐破碎機動錐襯板和定錐襯板經過優化設計，使得物料在破碎腔內各區段單位時間內通過能力相一致。

破碎機的通過能力為：

                                     Q=60π*n *D* B* S

式中：n—動錐襯板擺動次數；D—物料壓縮層平均直徑；B—物料被壓縮時物料厚度；

S—動錐擺動一次物料的下落位移。[3][4]

由于要保證物料在破碎腔內下落過程中被擠碎，又要保證能夠順利排出破碎腔，所以n不能太高，也不能太低。有一個合理的n值也很關鍵。

對于同一種規格的破碎機，提高動錐襯板擺動次數n，直接提高產量。增大沖程e，同樣增大了物料被壓縮時物料厚度B，提高了產量。由于沖程e的增大，使物料壓縮路徑增大，物料被壓縮擠壓的更碎，同時對于扁片狀的物料最先被壓縮擠碎，所以破碎出的物料粒形好。該種經過優化后的圓錐破碎機破碎腔型，被叫做具有層壓縮破碎的圓錐機腔型，該種圓錐破碎機破碎腔型，破碎出的物料顆粒多為立方體，物料顆粒小。同時也能大大降低了能耗。該種圓錐破碎機在給料時必須滿足破碎腔均勻積滿給料，這樣才能更好的實現層壓縮破碎。

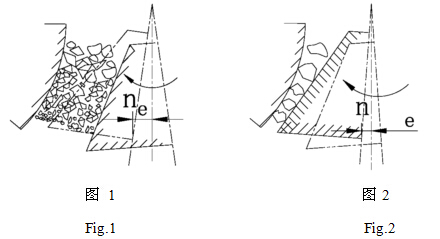

由上述結構及原理可以看出，經過優化動錐襯板和定錐襯板的腔型的同時，提高了動錐襯板擺動次數n，增大沖程e，就可以實現層壓縮破碎（如圖1），提高產量，生產出更多細顆粒物料，同時生產出物料粒度趨于立方體狀。對于以前的圓錐破碎機，物料只能在破碎腔內實現單粒子破碎，破碎出的物料片狀多、產量低、能耗高（如圖2）。

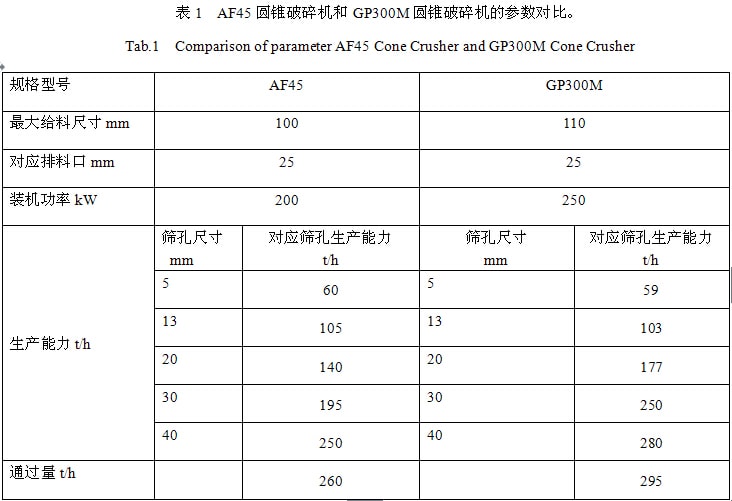

根據表1對比看，AF45圓錐在13mm和5mm以下的成品比例都明顯比GP300M要高。從現場AF45圓錐的出料皮帶看，也可看出，細料比例較大。從以上數據可以看出AF45圓錐在碎礦細碎作業中優勢比較明顯。由于AF液壓圓錐破碎機的特點，所以用于要求破碎產品中立方體顆粒較多的場合非常適用。

4   安裝調試操作要領

圓錐破碎機操作情況對物料破碎產品粒形影響很大，給料物料粒度分布均勻及均勻給料可大大改善破碎產品粒度。[5]

在碎礦系統中怎樣使整個生產系統發揮最大的產能，實際也就是怎樣使圓錐破碎機發揮到最大破碎能力的問題。首先圓錐破碎機必須滿足以下幾個條件：1.均勻給料；2.均勻布滿給料腔，達到積滿給料，這樣才能實現層壓縮破碎；3.不能進入過大料塊；4.不能進入鐵塊，如挖機和鏟車斗牙，鉆頭等不可破碎物。在這4個條件中，3和4是可以控制和避免的，往往會把1和2忽略掉。實際1和2是保證圓錐破碎機長期穩定運行的關鍵，為什么有的圓錐破碎機沒什么問題，但就是容易損壞呢，其主要就是不能滿足均勻積滿給料，影響到上部機架軸承的受力，機架銅套的受力，液壓缸止推軸承的受力，一旦給料不均勻，這幾個地方就很容易損壞的。

一臺設備要想使它穩定可靠運行，前期的調試是很重要的，圓錐破碎機調試時要特別注意以下幾個問題：1.破碎機的電流：2.潤滑回油溫度；3.液壓系統的壓力；4.潤滑系統壓力：5破碎機的磨合時間。只要以上幾個參數在第一周試運行時在正常的范圍之內，設備以后就可以放心運行。

正常情況下，一臺再好的設備，如果不能很好的維護，是不可能長期穩定運行的，對于圓錐破碎機更是如此�，F(xiàn)場操作人員要做好以下幾點：1.每一個小時做一次記錄，記錄下主機的電流、潤滑回油溫度、液壓系統壓力、潤滑系統壓力。2.每天檢查油箱油位、潤滑管路。3.每周檢查一次潤滑濾芯。根據以上檢查情況就可以很好的診斷設備的運行狀態，同時也可以制定好檢修和維護時間，保證設備長期無故障運行，圓滿完成生產任務。在實際使用中，定期對主軸和偏心襯套，偏心套和架體襯套檢查，發現異常磨損及時處理到位，這些都是設備長期無故障運行的保證。

5   現場應用

現針對云南銅礦的技術改造升級及圓錐破碎機在銅礦中的應用進行一個分析比較。原來工藝流程為：450X450格篩——PE600X900顎式破碎機——DH36圓錐破碎機——粉料倉——磨機——分級機——浮選機，由于原來DH36圓錐破碎機為中碎圓錐機，在此處作為最終碎礦作業，碎礦成品粒度在40mm以下，以此成品做為磨機的粉礦原料，從磨礦追求的“多破少磨”的碎礦理念來講，明顯是很不明智的，使得整個選礦能耗大大增加。原來設計流程，一次投入較小，短期內見效快。但對于長期運行，磨機耗電量和球磨介質鋼球磨損來看，進入磨機的礦石從小于40mm，磨到85%－200目以下，明顯運行成本太高。對于當今礦石品位越來越低來講，企業會感覺成本太高，所以技術升級改造也是迫在眉睫。

2011年10月，昆明雙佛礦業有限公司經過研究決定，在原來基礎上增加了洛陽大華重型機械有限公司生產的一臺AF45圓錐破碎機和一臺2YKR2160振動篩。

2011年11月底改造完成，本次技術改造后工藝流程為：

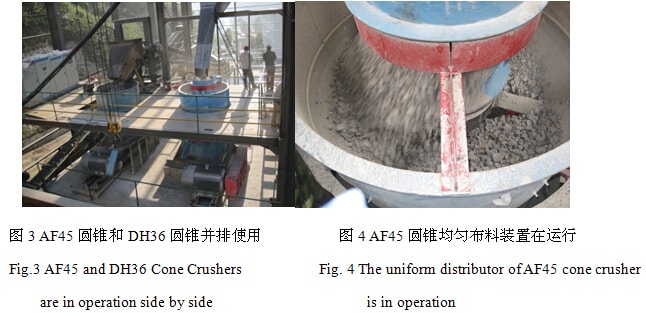

進入粉礦倉的原料為10mm以下。改造后兩臺圓錐并排使用如圖3。

經現場積滿給料如圖4，出料如圖5，經過測試，AF45圓錐破碎機排料口設定在25mm時，通過能力為295噸/小時，出料中12mm以下占52%，這樣算來12mm以下153.4噸/小時，大于樣本中13mm以下105噸/小時，所以AF45圓錐從產能和生產指標完全達到并超過設計參數。

目前碎礦設備一天平均運行16小時，達到正常碎礦系統設計的運行時間（一般為16-18小時）。磨礦產量提高30%以上，并且磨機能耗和磨機襯板、鋼球的磨損也將會大大降低。到目前為止來看，整個系統的產量由原來1500噸/天提高到現在2100噸/天。

昆明雙佛礦業有限公司對我公司AF圓錐破碎機機進行了較高的評價，對比進口知名圓錐破碎機，大華公司圓錐破碎機價格明顯低于進口圓錐機，后期運行備件比進口圓錐破碎機價格便宜更多，設備的處理能力與進口圓錐破碎機基本持平，設備運行穩定可靠，所以綜合對比我公司的圓錐破機性價比優于進口圓錐機。這是用戶經過兩年使用對大華公司圓錐破碎機的最終評價。

5   結語

由于AF圓錐破碎機采用了先進的層壓縮破碎理論技術，優化了破碎腔，在細碎作業中，細顆粒含量高于同類其它圓錐破碎機， 在礦山細碎作業中優勢很明顯。目前，在礦山、水電、城建、水泥、鐵路等領域得到市場的認可，并快速推廣使用，為以后其它領域的拓寬奠定了基礎。

參考文獻

[1]母福生.  破碎及磨礦技術在國內外的技術發展和行業展望[J]. 礦山機械，2011,39(12):63

[2]鄭鳴皋，朱雨東，王迺芳.  單缸液壓圓錐破碎機簡介[J].礦山機械，2013,41(1) :64

[3]郎寶賢.破碎機[M]. 北京：冶金工業出版社，2008:110-111

[4]郎寶賢.圓錐破碎機[M]. 北京：機械工業出版社，1998:203-204

[5]陳紅江，鄒莉娟，鄒宗偉.  基于總體平衡模型的圓錐破碎機破碎過程研究[J]. 礦山機械，2006,34(7):19
