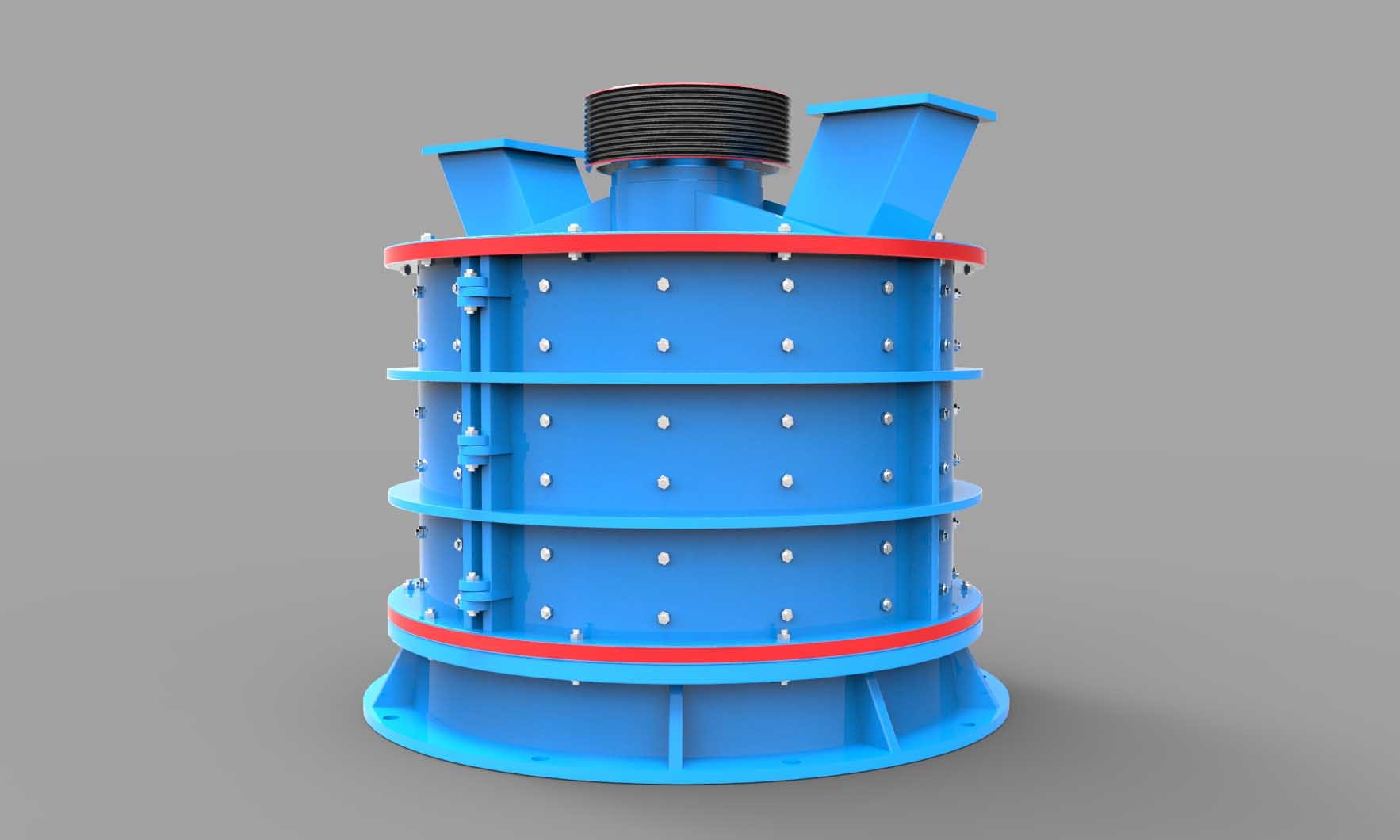

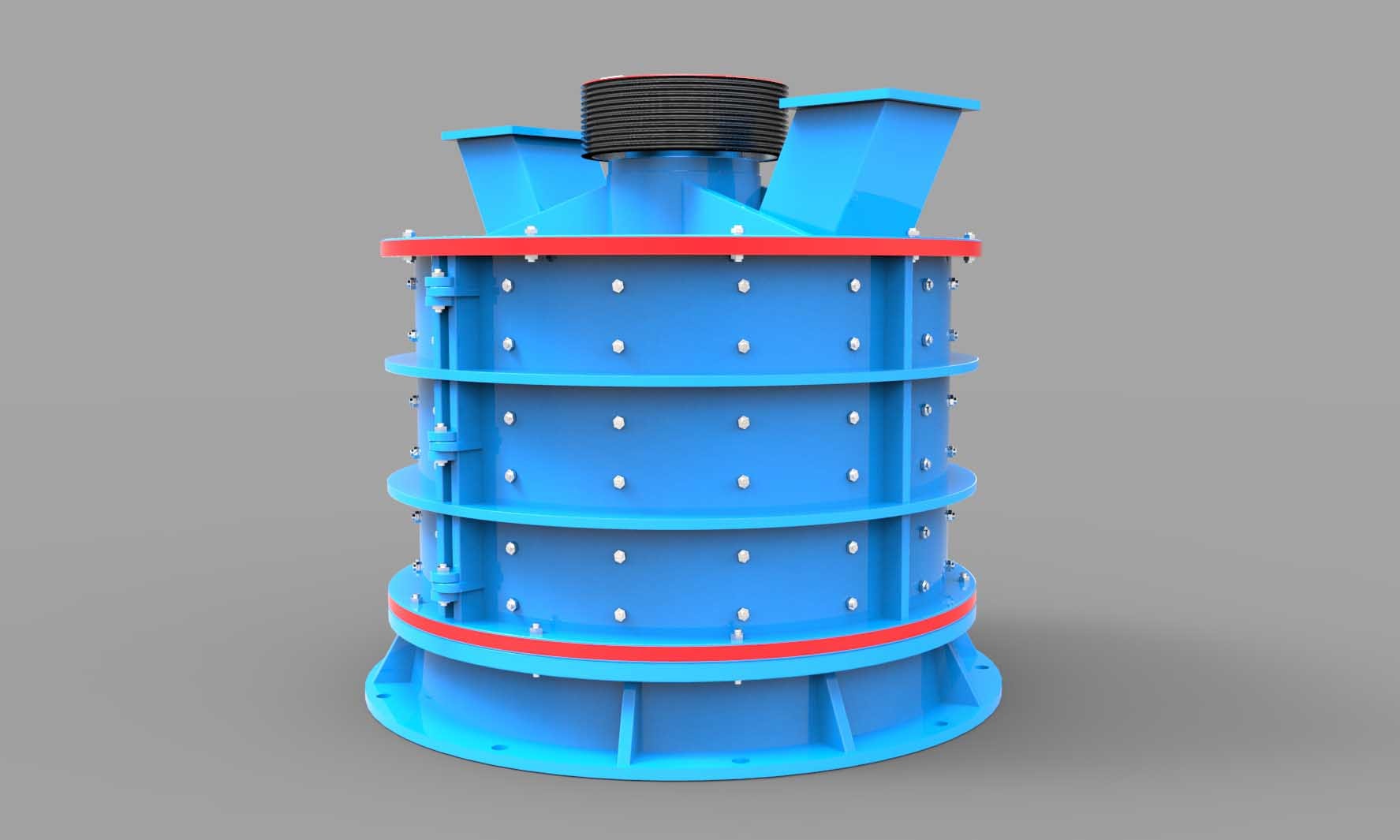

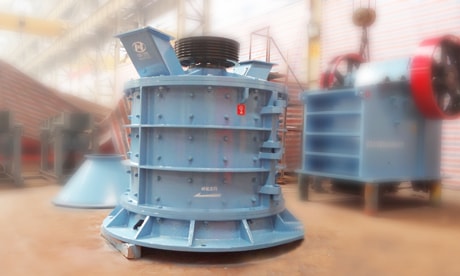

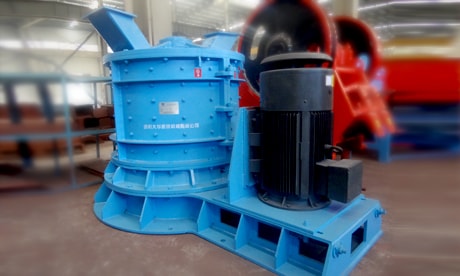

PFL系列立式復合破碎機

PFL系列立式復合破碎機是我公司綜合國內外同類破碎機技術，結合公司多年實踐經驗而優化設計研發的新型細碎、粗磨產品，該產品同時具有沖擊和研磨的破碎機理，我公司主持起草了該產品的國家行業標準。該系列產品可實現多碎少磨，是節能降耗的理想細碎設備。

應用領域：適用于鋼鐵冶金行業多種溶劑原材料的細碎加工及其它建筑、建材、化工等領域各種中硬巖石礦物的破碎加工，也適用于水泥廠生料、熟料的破碎作業，是水泥廠技術改造、水泥生產線建設的理想細碎設備。

給料粒度：≤240mm

出料粒度：≤3（占70%~90%）

生產能力：8~200t/h

適用物料：適用于中硬礦石的破碎作業，如中軟鐵礦石、砂巖、石膏、高爐渣、煤矸石、塊煤、冶金溶劑原料等。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
結構特點
工作原理
產品參數

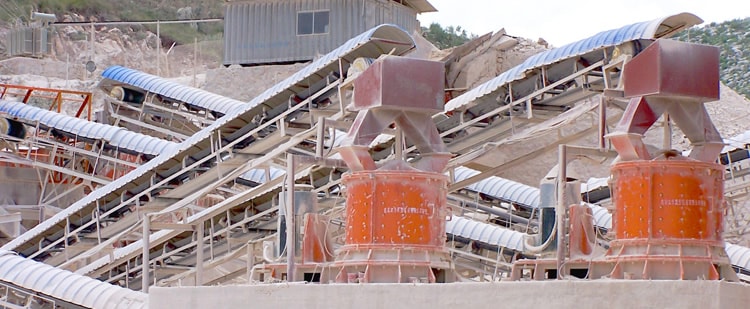

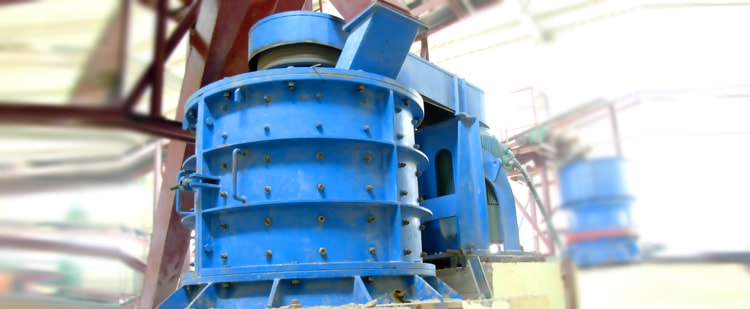

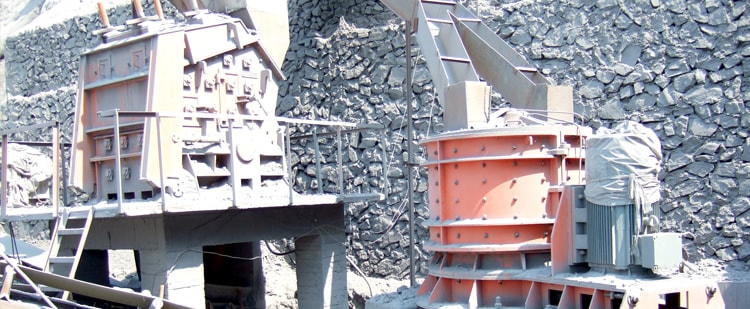

應用案例
相關產品
在線咨詢

產品特點

易損件耐磨性高，易調節

采用高硬度高韌性多元合金耐磨錘頭和襯板，抗磨損和沖擊，使用壽命更長。錘頭與反擊板間距可實現微調確保產品粒度均勻，錘頭的利用率大大提高。

設備高效節能，運行平穩

該設備有上傳動和下傳動兩種結構形式，高效、節能，與磨機配套使用，可使磨機產量提高40%左右，系統電耗下降30%左右。設備運轉平穩，噪音低，振動小，密封性好。操作方便，占地面積小，安裝和維修方便。

直通破碎腔，產量高

直通破碎腔，中間無隔板或篦條，下料順暢破碎過程為通過式破碎，物料通過量大，通過速度快，因而產量就高。相對而言，能耗就少。

特殊的轉子部結構，設備性能更高

該設備對轉子部的優化設計，形成多級連續破碎腔，能量和空間得到充分利用，提高機器的性能。

獨特的甩料盤結構，降低使用成本

甩料筋和甩料襯板圓周交叉分布，甩料筋磨損后，可做甩料襯板用，提高了材料利用率，降低了使用成本。

底盤加裝護板，可破硬度高磨損大的物料

硬度高磨損的物料（石英石、硅石、河卵石、磨蝕性大的白云石），可選配加裝護板的底盤部件，避免底盤本體的磨損。

特殊設計的水冷結構，可破高溫物料

可破碎150°C以下高溫物料，可耐高溫軸承，耐高溫260℃以上高溫潤滑脂。

結構特點

工作原理

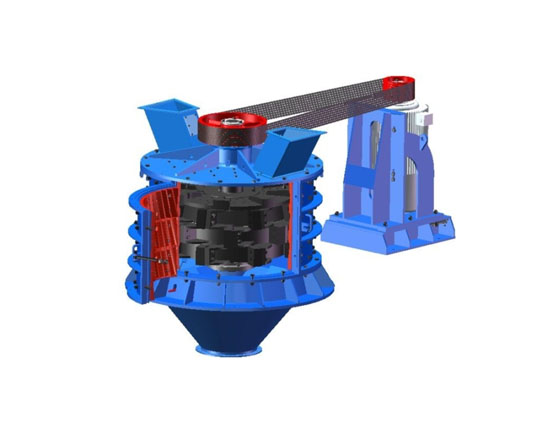

本機是根據對物料進行輸入能量逐級遞增和分級破碎的原理設計的。主要有機蓋部、轉子部、筒體部。底盤部、進料斗、出料斗、電機傳動部等部件組成。本系列大型號破碎機的轉子部由上、中、下轉子組成；PFL2000Ⅲ型以上筒體部有四瓣組成。其余均為兩半組成。

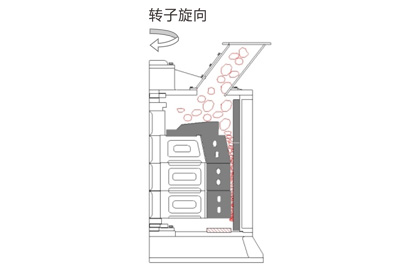

物料落入破碎腔后，先被甩料盤高速甩向反擊板，然后落入錘頭和反擊板的間隙中受到錘頭的打擊、擠壓、研磨等破碎力。物料由大到小，最后被破碎成小顆粒，排出破碎機。技術參數。

產品參數

規格型號	給料粒度	出料粒度	主軸轉速 (r/min)	生產能力（t/h）	功率
PFL-750Ⅲ	≤100	≤3,70-90%	800~1350	8~20	45
PFL-1000Ⅲ	≤120	≤3,70-90%	650~980	15~30	55
PFL-1250Ⅲ	≤150	≤3,70-90%	510~770	30~45	90
PFL-1500ⅢA	≤180	≤3,70-90%	430~640	50~70	132
PFL-1750ⅢA	≤200	≤3,70-90%	420~540	70~100	160
PFL-2000Ⅲ	≤220	≤3,70-90%	360~500	90~120	200
PFL-2300Ⅲ	＜240	≤3,70-90%	330~450	120~160	250
PFL-2500Ⅲ	＜240	≤3,70-90%	300~420	160~200	355

注：1.本產品生產能力為參考值，生產條件；開路破碎、干礦石、松散密度為1.6t/m³的物料。生產能力受原料的抗壓強度、可碎性、腐蝕性、容量、級配、含水率、結晶組織、加工工藝流程等眾多因素影響。
