當前位置：首頁 > 產品中心 > 制砂洗砂設備 > FC、FG系列螺旋分級機

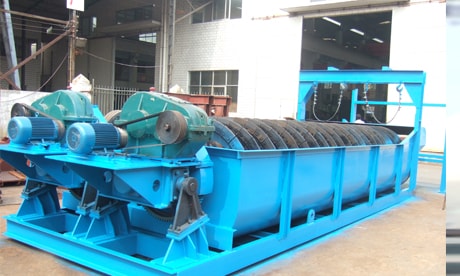

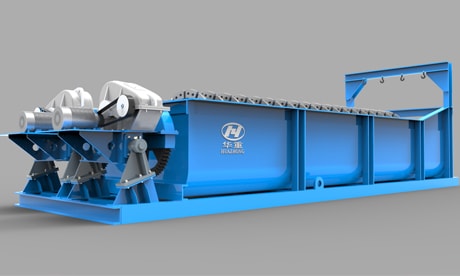

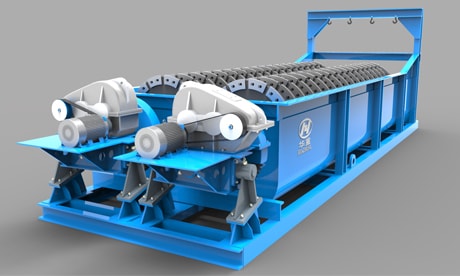

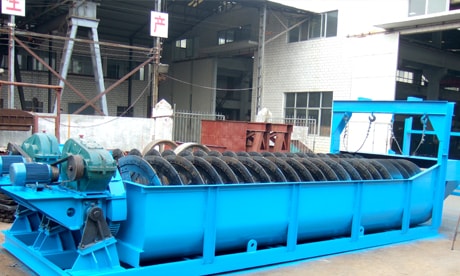

FC、FG系列螺旋分級機

FC/FG系列螺旋分級機主要用于選礦、砂石骨料加工生產中磨礦回路中預先分級和檢查分級以及洗砂作業中的脫泥、脫水等作業。根據螺旋數量可分為單螺旋和雙螺旋兩種；根據螺旋葉片浸入溢流面深淺程度不同可分為高堰式和沉沒式兩種，前者用于溢流粒度為0.83～0.15mm的礦石和洗砂分級，后者用于0.15～0.07mm的礦石和細粉的分級，該系列設備性能可靠，運行穩定，洗砂分級效果好，在砂石骨料系統中用于洗砂可控制石粉流失量。

應用領域：該分級機主要用于選礦、砂石廠磨礦回路中的預先分級、檢查分級，以及洗砂作業中的脫泥、脫水等作業。

高堰式螺旋分級機：螺旋直徑：1000~3000mm

水槽長度：6500~12500mm

螺旋轉速：2.5~7.0r/min

生產能力：返砂量：675~23400t/d；溢流量：110~1785t/d

沉沒式螺旋分級機：螺旋直徑：1000~3000mm

水槽長度：7600~14300mm

螺旋轉速：2.0~8.0r/min

生產能力：返砂量：675~23400t/d；溢流量：85~1410t/d

適用物料：該分級機適用于溢流粒度為0.83mm～0.07mm的各類礦石。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
工作原理
產品參數

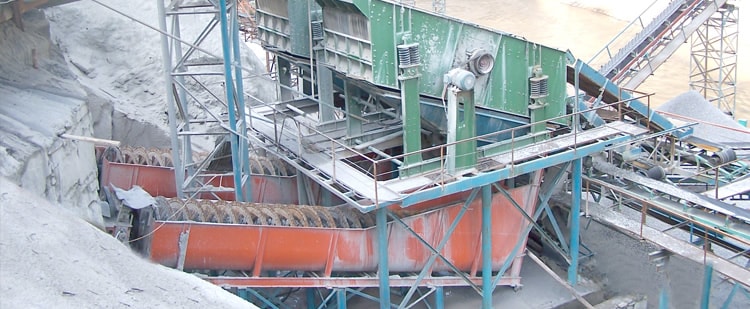

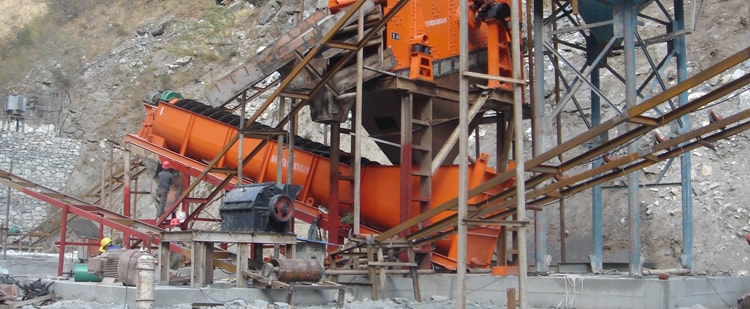

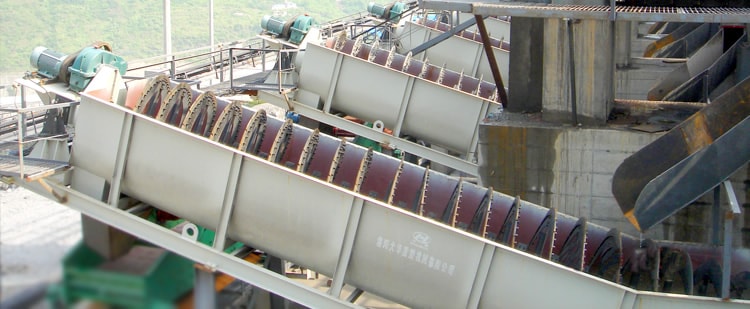

應用案例
相關產品
在線咨詢

產品特點

技術先進，工藝簡單

該設備技術先進，工藝簡單，特別適合于干法大、中型制砂生產線使用，可根據實際需要選擇單螺旋和雙螺旋，同時槽體設計選擇范圍廣。

高精度，低轉速

分級細度高，徹底杜絕產品中過大顆粒及篩余物；相同分級粒徑，分級輪轉速比其它臥式、立式分級機降低50%。生產莫氏硬度小于5的粉體時，分級輪無磨損；生產莫氏硬度≥ 7的粉體時，分級輪使用壽命比其它臥式、立式提高5～8倍。

產量高，應用范圍廣

大型機產量可達50t/h；可根據不同特殊要求，配置專用的分級結構�？膳c球磨機、雷蒙磨、沖擊磨、氣流磨等各種粉磨設備組成閉路或開路系統。

沉降區域大，分級力度佳

長窄型槽體，可使攪動效果佳，延長物料在水中懸浮時間，加上足夠大的沉降區域延長物料懸浮時間，更有利于物料分級，合適的漿池深度、面積和螺旋構造組合實現對分級力度佳的控制

工作原理

螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。

產品參數

類型	規格型號	螺旋直徑	水槽長度	螺旋轉速（r/min）	生產能力（t/h）		螺旋重量	功率
類型	規格型號	螺旋直徑	水槽長度	螺旋轉速（r/min）	返砂	溢流	螺旋重量	傳動電機	提升電機
高堰式螺旋分級 機	FG-1000	Φ1000	6500	5.0-7.0	675-1080	110	1.9	7.5
	FG-1200	Φ1200	6600	5.0-7.0	1170-1600	155	3.7	11	0.4
	FG-1500	Φ1500	8300	4.0-6.0	1830-2740	235	5.1	11	0.4
	FG-2000	Φ2000	8400	3.0-3.5	3240-5400	400	7.1	11	2.8
	FG-2400	Φ2400	9200	2.5-4.0	3660-5480	580	10.2	11-15	2.8
	2FG-1200	Φ1200	6500	5.0-8.0	2340-3740	310	3.7×2	5.5×2	0.4×2
	2FG-1500	Φ1500	8300	4.0-6.0	4650-7450	470	5.1×2	11×2	0.4×2
	2FG-2000	Φ2000	8400	3.0-5.5	6480-10800	800	7.1×2	11×2	2.8×2
	2FG-2400	Φ2400	9200	2.5-4.0	9300-14900	1160	10.2×2	15×2	2.8×2
	2FG-3000	Φ3000	12500	2.5-4.0	14600-23400	1785	20×2	22×2	4×2
沉沒式螺旋分級 機	FC-1000	Φ1000	7600	5.0-8.0	675-1080	85	2.4	7.5	0.4
	FC-1200	Φ1200	8400	5.0-8.0	1170-1870	120	4.8	11	0.4
	FC-1500	Φ1500	10500	4.0-6.0	1830-2140	185	6.4	11	0.8
	FC-2000	Φ2000	12900	3.0-3.5	3240-5940	320	8.6	11-15	2.8
	FC-2400	Φ2400	14200	2.5-4.0	4650-7450	455	12.8	11-18.5	4.0
	2FC-1200	Φ1200	8400	5.0-8.0	1770-2800	240	4.8×2	7.5×2	0.4×2
	2FC-1500	Φ1500	9480	2.5-6.0	2280-5480	370	6.4×2	7.5×2	0.8×2
	2FC-2000	Φ2000	12900	3.0-5.5	6480-11800	640	8.6×2	15×2	2.8×2
	2FC-2400	Φ2400	11130	2.5-4.0	9300-14900	910	12.8×2	18.5×2	4×2
	2FC-3000	Φ3000	14300	2.0-3.2	14500-23400	1410	24.1×2	30×2	4×2
