自定中心振動篩 目錄導航：  自定中心振動篩的構造  自定中心振動篩的工作原理  自定中心振動篩的性能與用途  重型振動篩

國產自定中心振動篩的型號為SZZ，按篩面面積大小有各種規格,每種規格篩子又分為單層篩網(SZZ)和雙層篩網(SZZ2)兩種，多數為懸吊篩，但也有裝在座架上的。它可以在冶金、化工、 建材、煤炭等行業中用作中、細粒物料的篩分。

A  自定中心振動篩的構造

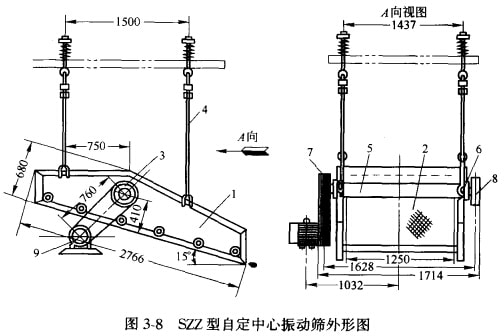

圖3-8為SZZ1250X2500型自定中心振動篩的外形圖。它主要由篩箱、振動器、懸吊彈簧等 部分組成。篩箱1用四根帶彈簧的吊桿4懸掛在廠房的樓板或構架上。篩箱與水平的傾角為15°～20°，在土面固定有篩網2和振動器3。篩面可以是單層或雙層。振動器3的軸承座6固定于篩箱側壁。振動器的主軸5的兩端裝有帶偏心重塊的皮帶輪7和飛輪8。主軸中部也有向一方突起的偏心重塊。篩箱的振幅可以通過增減皮帶輪和飛輪上偏心重塊的數量來進行調整。電動機9通過三角皮帶帶動振動器，該振動器的偏心效應與慣性振動篩相同，使整個篩箱產生振動。

B  自定中心振動篩的工作原理

自定中心振動篩與慣性振動篩的主要區別在于，慣性振動篩的傳動軸與皮帶輪軸是同心安裝的，而自定中心振動篩的傳動軸與皮帶輪軸不同心。下面對這兩種不同的結構進行簡單的比較。

慣性振動篩在工作過程中，當皮帶輪和傳動軸的中心線作圓周運動時，篩子隨之以振幅A 為半徑作圓周運動，但裝于電動機上的小皮帶輪中心的位R是不變的，因此大小兩皮帶輪中心距將隨時改變，引起皮帶時松時緊，皮帶易于疲勞斷裂，而且這種振動作用也影響電動機的使用壽 命。為了克服這一缺點，出現了自定中心振動篩。

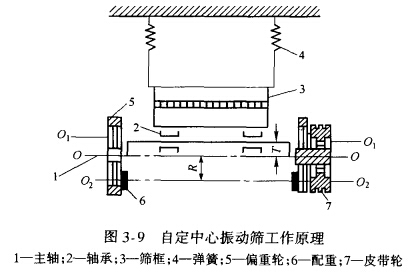

自定中心振動篩的工作原理示意圖如3-9所示。與慣性振動篩不同的是皮帶輪中心O-O位于軸承中心O1 -O1 與偏心重塊的重心O2 - O2之間。主軸是在與篩箱相連的軸承中轉動，主軸的偏心距為r，等于篩箱在正常工作時的振幅A。當電動機帶動皮帶輪7使主軸轉動時，由主軸偏心所產生的離心慣性力是加在篩箱振動系統的內力，帶動篩箱繞系統的重心作圓運動。偏重輪5上偏心重塊的質量,應該保證它們所產生的離心慣性力能夠平衡篩箱旋轉時所產生的離心慣性力。使皮帶輪中心在空間不發生位移的條件是篩箱旋轉（回轉半徑等于主軸的偏心距) 產生的離心慣性力與偏心重塊所產生的離心慣性力大小相等，方向相反，此時達到動力平衡。即

式中Q——篩框、篩面和負荷的量；

r——主軸的偏心距；

q——偏心重塊的質量；

R——偏心重塊重心與回轉軸線的距離。

此時，篩箱繞軸線O - O作圓運動，振幅A = r,所以不管篩箱和主軸在運動中處于任何位置，皮帶輪的中心始終與振動中心線重合，其空間位置不變，從而實現皮帶輪"自定中心"。使大小兩皮帶輪的中心距保持不變，消除了皮帶時松時緊的現象。

C  自定中心振動篩的性能與用途

由前面的敘述可知，自定中心振動篩在實質上與慣性振動篩相同，其區別僅僅是使皮帶輪中心線不發生位移，所以?xún)烧叩氖褂眯阅芎陀猛疽不�本相同�?/p>

自定中心振動篩的動平衡是相對的，皮帶輪的屮心線有時也會發生位移。如果偏心重塊的 質童q過小，而參加振動的總質最Q不變，則篩箱將以半徑小于振幅A的圓形軌跡回轉；如果偏心重塊過重,篩箱的回轉半徑就大于主軸的偏心距r。在上述兩種情況下，皮帶輪中心線也將發生圓周運動。但是，如果偏心重塊質里變化不大，皮帶輪中心線僅作直徑很小的圓運動，不會對電機的撓性傳動有什么影響。據此可以認為，自定中心振動篩的偏心重塊質童并不需要十分精確的選擇。

自定中心振動篩的優點是在電機的穩定方面有很大的改善，所以篩子的振幅可以比慣性振 動篩稍大一些。篩分效率較高，一般可以達到80%以上。可以根據生產要求調節振幅的大小。 但是，在操作中，篩子的振幅受給礦量影響而變化，當篩子的給礦最過大時，它的振幅變小,不能 使篩網上的礦石全部抖動起來，因而篩分效率下降；反之，當篩子的給礦量過小時，礦石在篩面上篩分時間過短，也導致篩分效率下降。因此，紿礦童不宜波動太大。所以，這種篩子適用于中、細粒物料的篩分,是選礦廠中廣泛采用的篩子之一。

D  重型振動篩

一般振動篩的轉速是選擇在遠離共振區，即工作轉速比共振轉速大幾倍。當篩子啟動和停車時，由于轉速由慢到快，或由快到慢都會經過共振區，短時地引起系統的共振，這時，篩箱的振幅很大，在操作過程中�？梢砸�(jiàn)到。為此，出現了克服共振可以自動移動偏心重塊位置的重型振動篩。

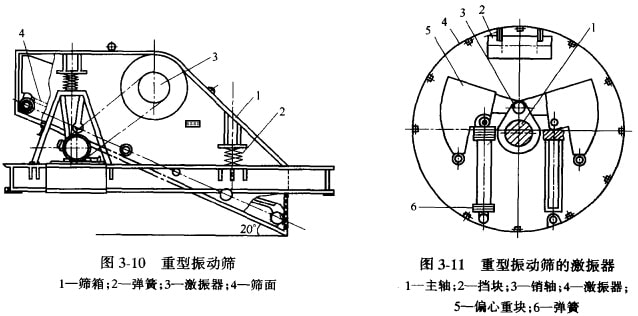

圖3-10是用于篩分大塊度、大密度物料的自定中心座式重型振動篩,這種振動篩結構比較堅固，能承受較大的沖擊負荷，最大入料粒度可達300 mm。由于它的結構重，振幅大，使篩子在啟動和停車時共振現象更為嚴重，因此，采用了自動平衡器，可以起到減振作用。激搌器的結構如圖3-11所示，偏心重塊5利用鉸鏈安裝在銷軸3上，在重塊中部用彈簧6拉緊，重塊可以自由轉動。當主軸1的轉速低于某一數值時(大致等于共振轉速），偏心重塊所產生的離心力很小(離心力隨轉速而變化），由于彈簧的作用，偏心重塊的離心力對銷軸3產生的力矩小于彈簧力對銷軸3的力矩，偏心重塊對回轉中心不發生偏離，即圖中所示位置。這種位置對篩箱而言,產生的激振力很小，雖然振動器主軸有一定的轉速，但篩箱的振幅很小�？梢云椒�(wěn)地克服共振轉速，避免篩箱的支承彈簧損壞。當振動器的轉速高于共振轉速時，偏心重塊所產生的離心力大于彈簧 的作用力而被彈出，產生正常工作中所需要的激振力，從而使篩箱的振幅達到工作振幅。當停車時，發生相反的情況：當振動器轉速降至共振轉速時,偏心重塊被彈簧作用力拉回原位，振動器基本處于平衡位置。從而使振動器經過共振轉速附近時，篩箱的振幅也不致急劇增加。

篩子的振幅可以通過增減偏心重塊的重量來進行調整。篩子的振動次數可以用更換小皮帶輪的方法來改變。

在篩子啟動和停車過程中，偏心重塊彈出和拉回時對擋塊2有沖擊力，因此應制成由鐵片和膠片墊片所組成的組合件，可以對沖擊力起緩沖作用。

重型振動篩在選礦廠主要用于中碎之前作預先篩分設備，代替容易堵塞的固定條篩。此外, 也可作為含泥多的大塊物料的洗礦設備。
