粗碎圓錐破碎機與顎式破碎機的比較

來源：發表時間：2015-05-05 14:12:12 點擊次數：【】

一、顎式破碎機

顎式破碎機，又名老虎口，多作為粗碎或中碎設備。根據顎式破碎機給料口寬度可分為大、中、小三種型式。給料口寬度大于600mm各為大型，給料口寬度為300一600mm者為中型，給料口寬度小于300mm者為小型。生產中給入顎式破碎機的最大給礦塊度要比給料口寬度小15％一20％。

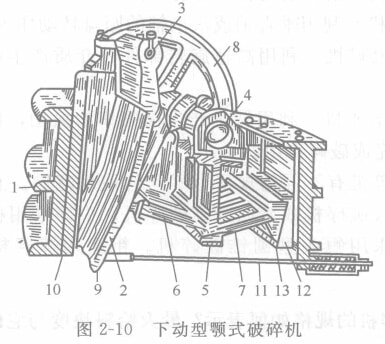

顎式破碎機的結構如圖2-10所示。

它是由下列主要部件構成：固定顎板又是機架的前壁1，懸掛在軸3上的可動顎板2，偏心軟4，垂直連桿5，肘板6及7，傳動飛輪8，兩顎板上的襯板9、10，帶有彈簧的拉桿11，肘板座12，調節塊13。

顎式破碎機的工作原理：電動機通過皮帶使偏心軟旋轉時，垂直連桿即向上向下運動，當垂直連桿向上時，帶動兩塊肘板逐漸伸平，肘板6迫使可動顎板向固定顎板推進，破碎腔(即由固定顎板和動顎板組成的空間)巾的礦石受到擠壓、劈裂、折屈作用而破碎。正直連桿向下運動，肘板和可動顎板借彈簧和拉桿之力間后退，此時排礦口增大，被破碎的礦石由此排出�？梢婎€式破碎機是間斷破碎礦石的。偏心軸每轉一轉只有半個周期用于破碎，其后半個周期用于排礦。所以它與其他連續破碎機械相比，功耗較大，機械效率較低。

二、粗碎圓錐破碎機

粗碎圓錐破碎機，又叫旋回破碎機。它可以破碎300-1200mm的礦石，排礦口寬度為75-220mm。

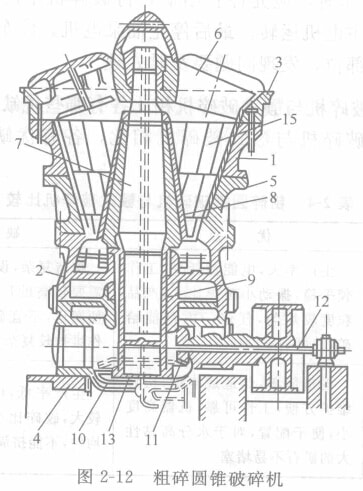

粗碎圓錐破碎機(旋回破碎機)的剖面圖如圖2—12所示。

圖中1是不功錐體的上部，其下部5則直接安裝在機座2上。3是給礦斗，4是基座板。7是豎軸，可動錐體8即固著于豎軸7上，豎軸的頂端通過壓緊螺帽懸掛在橫梁6上。12是傳動軸，13是止推軸承，9是偏心套筒，其上安裝有傘齒輪10并與安裝在傳動鈾12上面的傘齒輪11互相咬合。通過這一對傘齒輪使可動錐體繞垂直方向作旋回運動，從而將物料破碎。

物料從上方給入破碎機中，功錐體與不動錐體之間即形成一個環狀破碎腔。此破碎腫類似一個倒立的錐體，即破碎腔的上部(給料口)直徑大，下部(排料口)的直徑小。通常給入的物料尺寸應比給料口的尺寸（即動錐體與不動錐體之間的水平距離）小20%-25%。

三、粗碎圓錐破碎機與顎式破碎機比較

粗碎圓錐破碎機與顎式破碎機相比，各有優缺點。

粗碎圓錐破碎機優點：生產率大，電能消耗少，工作較平穩，振動小，破碎比大，產品粒度較均勻，任何一方都能給礦，并可擠滿給礦。缺點：構造復雜，設備費用大，機身高，需要叫高的廠房，極其笨重，不便搬運，不宜破碎粘性礦石，操作維護較復雜。

顎式破碎機優點：構造簡單，制造成本低，檢修維護方便，工作可靠，機器高度小，便于配置，對于水分高黏性大的礦石不易堵塞。缺點：生產率低，電能消耗大，振動較大，破碎比小，產品粒度不夠均勻，不能擠滿給礦。

在選擇粗碎設備時，要根據不同情況進行全面的分析比較。一般大型選礦廠多用粗碎圓錐破碎機。中、小型選礦廠，尤其是處理黏性物料時，宜選用顎式破碎機。通常對破碎機的選擇都先要經過計算及技術經濟比較后，才能確定。
