圓錐破碎機的工作原理

圓錐破碎機，因其破碎礦石的部分，是由兩個圓錐體組成，故稱為圓錐破碎機，如圖1—9所示。可動錐2在機體1內，其中空間為破碎腔。物料從上部給人，由于偏心軸套4的作用，使動錐的錐體周期地靠近與離開定錐的錐面出動錐靠近定錐時，產生破碎作用，離開時，已破碎的物料從破碎腔中排出。圓錐破碎機的工作原理與顎式破碎機相似，可以看成是連續作用的顎式破碎機。因?yàn)椴徽撈�心軸轉到什么位置，在固定錐的表面上總有一點和破碎錐接近，因而在這一點附近，就可以進行破碎。也正因?yàn)槿绱�，圓錐破碎機可以不必使用笨重的飛輪。

圓錐破碎機對礦石的作用力，除有壓力作用外，還有彎曲力及磨剝力，故其破碎能力較強，且系連續作用，又沒有空轉行程，故它的破碎時間和生產率都比顎式破碎機要高。

圓錐破碎機的分類

圓錐破碎機按用途的不同，可以分為：

1. 粗碎用圓錐破碎機：目前應用最廣的是懸軸式(旋回)圓錐破碎機，這種破碎機按其排礦方式不同，又有中心排礦式及側面排礦式兩種。側面排礦式圓錐破碎機，由于其高度太大，并且當破碎物料含憨土較多或濕度大時，物料沿排礦溜槽的運動速度就減慢，這樣溜槽上就有可能堆集大量物料。被堆集的物料，在可動錐的壓力作用下校擠入偏心軸套時，偏心鈾套很快就會磨壞。雖然這種機器在有些廠中還可以見到，但目前已不再制造了。而現在應用得最為廣泛的是中心排礦式圓錐破碎機。

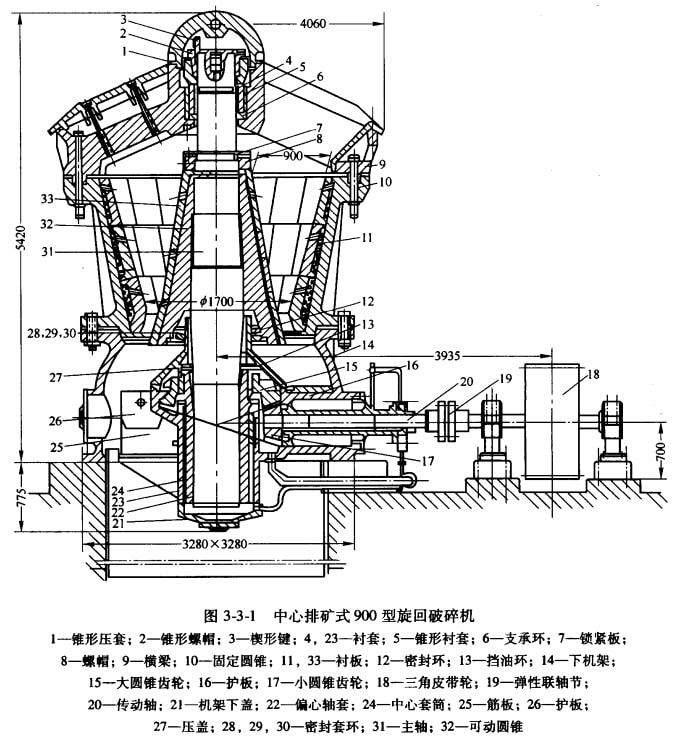

(1)中心排礦式旋回破碎機：這種破碎機的構造(圖3-3-1)，主要是由工作機構、傳動機構、調整裝置、保險裝置和潤滑系統等部分組成。

(2)液壓旋回破碎機：它與一般旋回破碎機不同之處在于，在主軸懸吊點的支承環處安裝液壓缸，讓動錐重量及破碎力作用在液壓缸上；或者在主軸底部設置油壓缸，讓主袖直接支承在油壓缸上。液壓旋回破碎機調整排礦口方便，用壓力升降液壓缸的油面即可，保險作用也好。

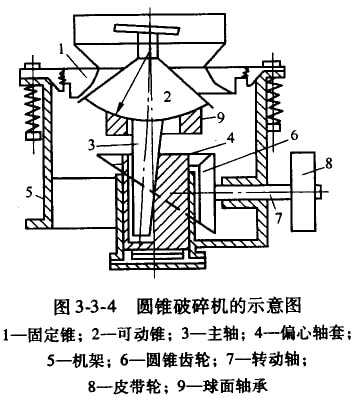

2. 中、細碎圓錐破碎機主要按其破碎腔的形狀不同，又分為標準型、中間型及短頭三種。它的工作原理與旋回破碎機基本類似，但在結構上還是有差別的，主要區別(圖3-3-4)是：

(1)旋回破碎機的兩個圓錐形狀都是急傾斜的，可動錐是正立的．固定錐則為倒立的截頭圓錐，這主要是為了增大給礦塊度的需要。中、細碎圓錐破碎機的兩個圓錐形狀均是緩傾斜的、正立的截頭圓錐，而且兩錐體之間具有一定長度的平行研礦區(平行帶)，這是為了控制徘礦產品粒度的要求，因?yàn)橹�、�?xì)碎破碎機與租碎破碎機不同，它是以破碎產品質量和生產能力作為首要的考慮因素。

(2)旋回破碎機的可動錐懸掛在機器上部的橫梁上；中、細碎圓錐破碎機的可動錐是支承在球頁軸承上的。

(3)旋回破碎機采用干式防塵裝置；中、細碎圓錐破碎機使用水封防塵裝置。

(4)旋回破碎機是利用調整可動錐的升高或下降，來改變排礦口尺寸的大小i中、細碎圓錐破碎機是用調節固定錐(調整環)的高度位置，來實現排礦口寬度的調整。

中、細碎圓錐破碎機按照排礦口調整裝置和保險方式的不同，又分為彈簧圓錐破碎機和液壓圓錐破碎機。
