顎式破碎機(又名老虎口)，適于破碎硬的和中硬的物料，多作為粗碎或中碎設備。

加入到顎式破碎機破碎腔(由固定顎板和可動顎板組成的空間)中的物料，由于動顎板作周期性往復擺動，當動顎板靠近固定顎板時，物料受到擠壓、劈裂和折斷的作用而破碎。當動顎板離開固定顎板時，已碎到小于排礦口的物料，靠其自重從下部徘礦口排出。位于破碎腔上還未完全破碎的物料，也隨之下落到破碎腔下部，冉次受到顎板的擠壓，劈裂和折斷的作用而繼續破碎。圖1—2為一大塊物料在顎式破碎機中被破碎的過程。圖1—2(a)是活動頃張到最大位置。即活動顎離固定顎最遠的位置，此時物料進入破碎腔。固1—2(b)是活動顎逐漸向固定顎靠近，物料受擠壓產生裂縫而破碎。圖1—2(c)是活動顎靠到離固定顎最近時的位置，壓裂了的物料被分成幾個小塊。圖1—2(d)是活動顎又張到最大位置，被破碎了的物料由于自重而下落。小于排礦口的物料從破碎胺中誹出，大于排礦口的物料落至破碎腔的下部，與新進入破碎腔的物料一起再次受到破碎。

顎式破碎機的種類很多。但通常使用的只有兩種：(1)簡單擺動式顎式破碎機如圖1—3(a)；(2)復雜擺動式顎式破碎機如圖1—3(b)。

1. 簡單擺動式顎式破碎機

圖l—4是我國沈陽重型機器廠生產的四1200 x1500簡單擺動顎式破碎機的剖視圖。機架1是顎式破碎機的骨架，所有其他零部件都安裝在它的上面。帶有襯板16的固定顎板裝在機架l的前壁上。機架的上面裝有兩對互相平行的軸承．在第——對軸承中安裝著軸3，帶有襯板14的動顎2固定在該軸上，并利用軸3及其軸承懸扶在機架上，因此軸3叫做動顎懸掛軸。在第二對軸承中裝有偏心抽5和安故在軸上的洼桿60在偏心軸的兩端分別安裝著飛輪或皮帶輪4。連桿的下端有凹槽13，肘板7的一端伸人到此槽內，前肘板的另一端支承在動顎下部的凹楷內、后肘板的另一端支承在機器后壁9相連的特殊擋板8上的凹槽內。水平拉桿10的一端鉸接在動顎下端的耳環k、它的另一端用彈簧12支持在機架后壁凸絳11上，由于拉桿和彈簧的作用，使動顎下瑞經常向機架后壁方向拉緊，因而在動顎張開時肘板不至脫落下來。

偏心軸旋轉一用，可動顎板前進和后退一次，動顎前進時，壓碎礦石，稱為工作行程。動顎后退時，不破碎礦石而是將已破碎的礦石排出，稱為空回行程。

用簡單擺動式顎式破碎機來破碎硬的礦石較好。因?yàn)榭蓜?dòng)顎板上部的破碎力比下部的破碎力大。同時，顎板上的破碎力隨著動顎與定顎的接近而增加，肘板形成的夾角愈大，此力愈大：在動顎上部的最大力，首先使得較大的礦塊破碎，而下部較小塊的礦石，用較小的破碎力破碎。

此種破碎機的主要優點是構造簡單，便于維護和修理，保護裝置可靠；缺點是工作時發生振動，從而引起廠房振動，故對廠房結構的要求較高；動力消耗較大；給礦不均勻時，容易被礦石堵塞；產品粒度不均勻等。

2. 復雜擺動顎式破碎機

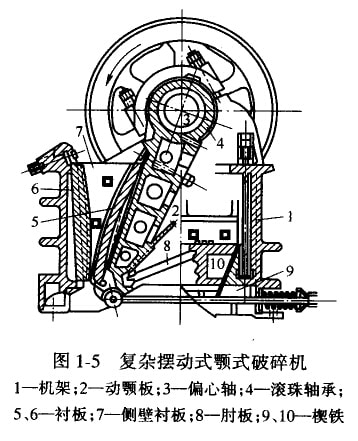

復雜擺動顎式破碎機的構造，如圖1—5所示。在我國它主要用于中碎，但在中小型廠中，可作為第一段破碎：其給礦u寬不超過600 M，排礦口寬度為5—75mm，生產軍為0.4一180t/h。這種破碎機的動顎懸掛軸也就是偏心軸，因此連桿也隨之取消。從圖1—5可以看出c動顎板2通過滾珠軸承4直接懸掛在偏心軸3上，偏心軸是支承在機架l上的兩個滾珠軸承中，排礦口的大小用楔鐵9和10來調節，其肘板8也只有一塊，襯板5和6分別裝在動頤和定領板上，其表面部是弧形的c其他零件與簡單擺動式顎式破碎機相似。當偏心軸轉動時，動顎上端做圓周運動，而下端則作橢圓運動，所以是復雜擺動的。它對礦石除有壓力作用外，還有磨剝作用。因此其生產串較高，能量消耗少。但礦石過粉碎現象嚴重，襯板的磨損也較快。

在國外這種顎式破碎機，已有制成大型的，其規格達1676mmx 2108mm，排礦口寬為355mm，其生產能力可達3000t/h。顎式破碎機的規格是用給礦口寬度和長度來表示。如前面所述的1200M x1500M簡單擺動式顎式破砷機，即給礦口寬為1200mm，長度為1500mm。
