簡擺顎式破碎機的結構性能特點

顎式破碎機按照活動顎板的擺動方式不同，可以分為簡單擺動式顎式破碎機（簡擺顎式破碎機）。復雜擺動式顎式破碎機（復擺顎式破碎機）和綜合擺動式顎式破碎機三種。其中，簡擺顎式破碎機運動軌跡簡單，結構緊湊，廣泛適用于礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業，處理粒度大，抗壓強度不超過320Mpa的各種礦石和巖石的粗碎或中碎作業。

簡擺顎式破碎機的結構

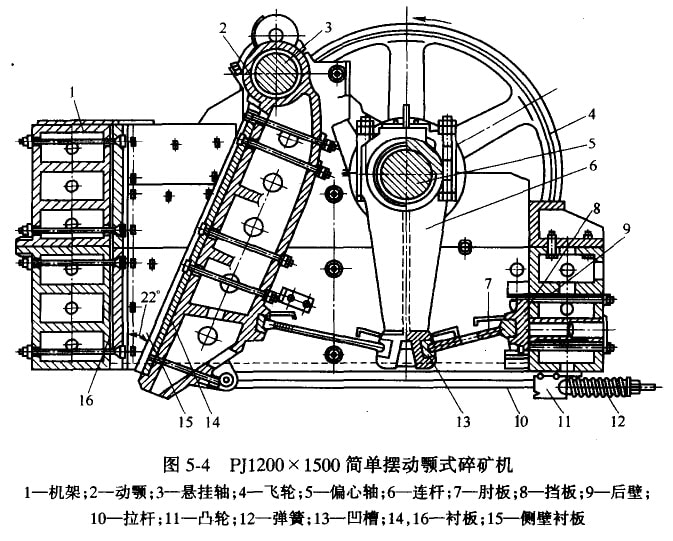

簡擺顎式破碎機主要是由機架和支承裝置，碎礦的工作機構，傳動機構，保險裝置及徘礦口調整裝置等幾部分組成。

A  機架和支承裝置

機架是碎礦機的最笨重部件，要有足夠的強度，因它要承受破碎物料的強大擠壓力�？捎描T鋼整體鑄造，但隨著碎礦機規格的增大，愈加笨重的機架，給運拖和制造帶來很大困難，因此大型顎式碎礦機(規格大于1200mmx1500mm)的機架做成上下兩部分(或幾部分)的組合體，在機架的上部有裝動顎懸掛鈾及偏心細的軸承。大、中型破碎機一放采用鑄有巴氏合金的滑動軸承，它能承受較大的沖擊載荷，又比較耐磨，但傳動效率低，需進行強制潤滑，小型的碎礦機多采用滾動軸承，它的傳動效率高，維修方便，但承受沖擊性能差。隨著滾動鈾承制造技術的提高，今后大型顎式碎礦機，也將采用滾動軸承。

B  工作機構

碎礦機的工作機構，是內固定額板和可動領板所構成的破碎腔。是破碎礦石的地方，故容易磨損，其上面裝有可拆卸的襯板，襯板14及16通常采用耐磨材料高錳鋼制造。在外國有采用耐磨性很高的高錳—鎳鋼和高錳—鑰鋼制造，但因其價格十分昂貴，所以我國采用得較少。在破碎軟礦石時．也可以采用冷硬鑄鐵。襯板各部分的磨損情況是不一樣的，通常下部磨損快，為了延長其使用期限，往往將襯板制成可以互換的若干塊或可以調頭的。對于小型破碎機，多采用調頭的辦法�？梢詫⑹褂闷谙扪娱L(zhǎng)一倍或一倍以上。大型碎礦機，則多采用將磨損襯板單塊更換或上下部襯板互換的辦法，以延長其使用期限。

襯板的表面一班都制成齒形，其齒的排列是可動顆板和固定額板的齒峰和齒谷相對，除對礦石有壓碎作用外還有劈碎及折斷作用，有利于破碎礦石。近來有將襯板做成曲面的齒板，即排礦口接近于平行，這樣可使破碎產品粒度均勻，減少片狀產品和徘礦口堵塞現象。

為了使襯板和顎板間能緊密而牢固地貼合在一起，使襯板各點受力較均勻，常在襯板與顎板間墊有可塑性材料，如鉛、鋅或某些合金的襯墊。

在破碎腔的兩個側壁上也裝有錳鋼制造的側壁襯板15，因它不破碎礦石，故表面是平滑的，其磨損也較小，用螺栓固定在側壁上，以便于磨損后更換。

C  傳動機構

顎式碎礦機可動額板的運動是借助偏心連桿和推力板來實現的，它是由飛輪4、偏心軸5、連桿6、前推力板和后推力板7(俗稱肘板)組成。兩個飛輪分別裝在偏心鈾的兩端。偏心釉支承在機架側壁上的軸承中。連桿上部裝在偏心軸上，前、后推力板的一端分別支承在連桿下部?jī)蓚?cè)的推力板支座的凹槽13上，前推力板的另  端支承在動顎下部的推力板支座中，后推力板的另一端支承在機架后壁的推力板支座中。當電動機通過皮帶輪帶動偏心軸旋轉時，使連桿作上下運動，從而帶動推力板運動，使前、后兩推力板所形成的夾角不斷改變推動動顎運動。使可動顎板圍繞懸掛軸3作往復擺動，從而破碎礦石。當動顆向前擺動時，水平拉桿10通過彈簧12來平衡動顎和推力板所產生的慣性力，使動領和推力板緊密結合，不致分離。當動額后退時，彈簧又可起協助作用。

由于顎式碎礦機是間歇工作的，電動機負荷不均勻而浪費動力，對機器的壽命也有影響。為使負荷均勻，就應把動領后退的空轉行程的能量?jī)?chǔ)存起來，在破碎礦石的工作行程時．再將能量釋放出來，因此利用慣性原理，在伯心袖的兩端裝兩個飛輪，以此來達到這個目的。飛輪超重慣量也越大，儲存的能量也就越多，所以電輪很大很重。為了簡化機器結構，通常將一端的飛輪兼作皮帶輪。

偏心袖是碎礦機的重要零件，帶動連桿作上下運動。內于它工作時承受很大的破碎力，一般都采用優質合金鋼制造。

連桿由于工作時承受拉力，故用鑄鋼制造，為了減輕連桿的質量，連桿的下部斷面常制成。工”字形或“十”字形或箱形。大型的顎式碎礦機主要用組合連桿。組合連桿質量�。�節省材料，并設有簡單的保險裝置；推力板又稱肘板，它是向動顎傳遞運動的一個桿件，同時用它作為保險裝置：改變其長度，還可以調整徘礦口的大小。一般用鑄鐵鑄成整體，也有鑄成兩塊的，然后用螺栓或鉚釘連接起來。也有將肘頭和肘身分開制造，如圖5—6所示．然后用熾栓或鉚釘連接起來。

D  保險裝置

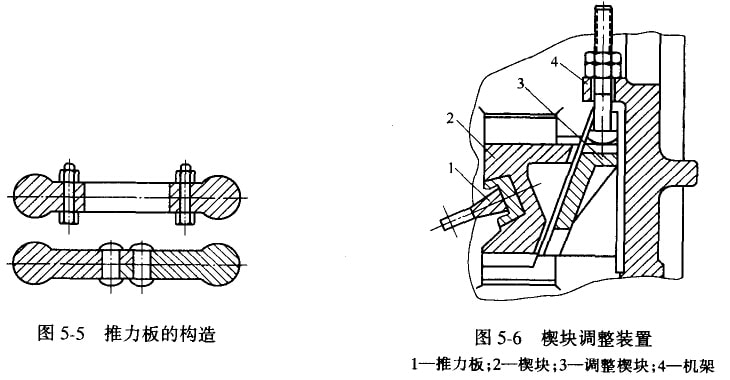

保險裝置是在額式碎礦機破碎腔進入非破碎物(如佚塊等)時，為了使機器的主要部件不受破壞而采用的一種安全裝置。最常用的是采用后推力板作為破碎機的保險裝置。后椎力板一般用普通鑄鐵制造，并在其中部開一條槽或開若干個小7L，以降低其斷面強度；或用組合推力板，如圖5-5。當破碎腔落人非破碎物時，機器超過正常負荷，后推力板即被破壞，使碎礦機停止工作，從而使碎礦機的主要部件不受到損壞。

E  排礦口的調整裝置

隨著襯板的逐漸磨損，排礦口不斷增大，因而使產品粒度變粗，為了得到合格的產品粒度，所以顎式破碎機都有排礦口的調整裝置。其調整方法有以下兩種：

(1)楔塊調整裝置。如圖5-6所示，它是用放在后椎力板座與機架后壁問的兩個楔塊2和3來調整。使調整楔塊3沿機架后壁L升和下降，即可將排礦口減小和增大。用此法調整排礦口的大小，可以達到無級調整，方便省力，且可不必停車。但缺點是使機架的尺寸和質量增大，且不易調乎，故使推力板和連桿受力不均，所以這種裝置，只適用于中、小型碎礦機。

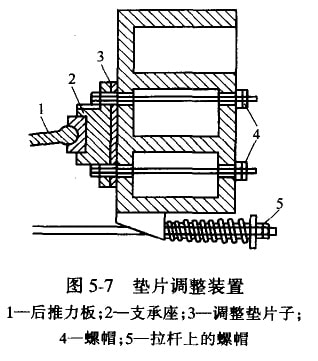

(2)墊片調整裝置。如圖5-7所示，在后推力板1的支承座2后面放入一組厚度相同的墊片3，改變墊片的數量，即可達到調整徘礦口大小的目的。在調整排礦口時，要先特螺帽4及拉桿彈簧螺帽5松開，然后增加或減少墊片的數目，待排礦口調整好后，再將螺帽4上緊，并調整彈簧上的螺帽5。用此法可以達到多級調整，調整時也比較方便，同時可以使機器結構緊湊和質量減小。但調整時必須停車。這種方法常用在大、中型碎礦機上。

簡擺顎式破碎機的性能特點

1.結構簡單、維修使用方便；性能穩定，運營成本低；破碎比大。

2.破碎腔深而且無死區，提高了進料能力與產量；

3.其破碎比大，產品粒度均勻

4.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；

5.潤滑系統安全可靠，部件更換方便，保養工作量��；

6.結構簡單，工作可靠，運營費用低。

7.設備節能：?jiǎn)螜C(jī)節能15%～30%，系統節能一倍以上；

8.排料口調整范圍大，可滿足不同用戶的要求；

9.噪音低，粉塵少。
