直線振動篩是利用同步異向旋轉的雙水平衡重微振器，使篩箱振動的篩子。其篩面可采取水平或緩傾斜安裝，篩箱運動軌跡為立線 ，它與水平線的夾角為30°、40°和60°。

直線振動篩箱有較大的加速度，所以適合于固體廢物中、細粒級的脫水、脫泥和脫介，也可用于中、細粒級物料的分級。該機結構簡單、使用可靠、篩分效果好，是目前國內外固體廢物處理中使用最廣泛的一種篩分設備。

1．直線振動篩的工作原理

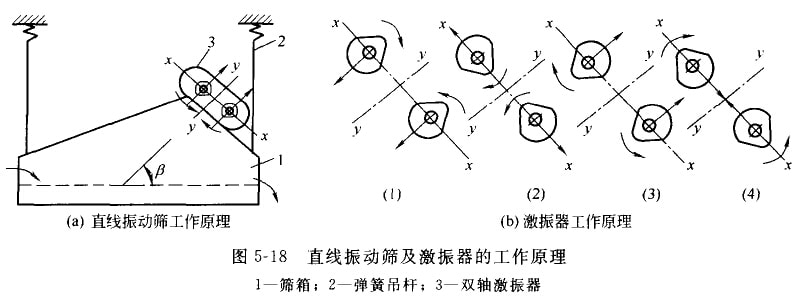

圖5-18(a)為直線振動篩工作原理。圖中篩箱1用四根彈簧吊桿2懸掛在機架或橫梁上(也有采用彈簧支承在基礎上)，雙軸激振器3安裝在篩箱上，依靠激振器，實際上是由兩個單不平衡重激振器組合而成。因此，當兩個單八平衡重激振器的兩根軸同步異向回轉時，在各瞬時位置中，兩根軸上不平衡重所產生的離心慣性力，沿x方向的分力總是互相抵消，而沿y方向的分力總是互相疊加。因此，形成了單一的沿y方向的激振力，依靠此力驅動篩箱做自線住復振動。如圖5-18(b)所示，當雙不平衡重量運轉到位置(1)和(3)時，共離心力完全疊加，激振力最大；在轉到位置(2)和(4)時，其離心力完全抵消，激振力為零。直線振動篩一般是遠離共振區工作的，這時，篩箱振動的方向和激振力的方向相反，篩箱斜向振動時，物料被斜向拋起后又落下，并進行篩分。

2．直線振動篩的構造

我國在固體廢物處理中使用的直線振動篩主要有DS系列、ZS系列以及ZZS型振動篩。

(1)DS系列直線振功篩

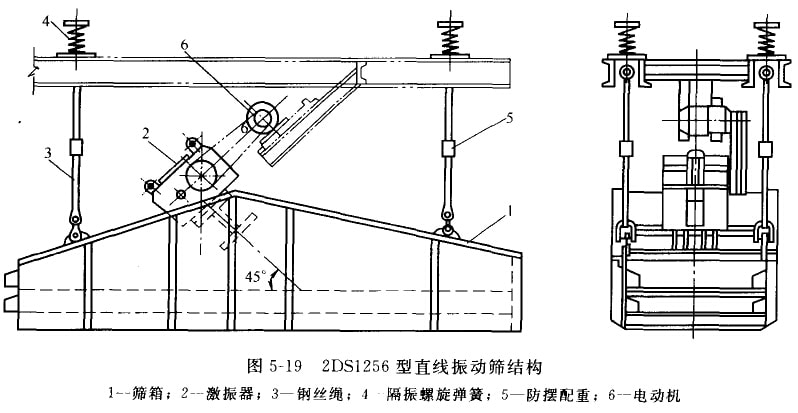

DS系列直線振動篩為吊掛式振動篩。海篩分機合中層篩面和雙層篩面兩種。圖5-19是2tDS1256型直線振動篩結構。它由雙層篩而的篩箱1、激振器2和械拄裝置組成。吊技裝置包括鋼絲繩3、隔振螺旋彈簧4和防擺配重5。傾斜裝設的激振器內電動機6通過皮帶傳動系統帶動，產生與篩面成45°的激振力。篩箱在激振力的作用下，做拋射角為帖。的往復直線運動。被篩物料從給料端加入，在篩面上跳躍的前進；篩下產物自下部排出，收集在篩下漏斗中；篩上產物從排料端排出。

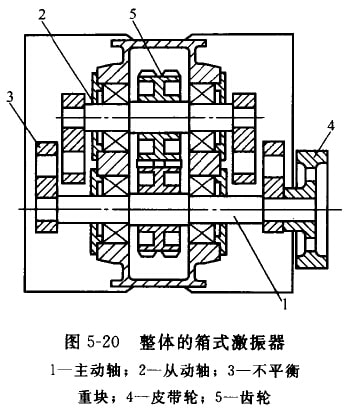

DS系列直線振動篩采用整體的箱式激振器(見圖5-20)。激振器的箱體用35號鑄俐制成。箱體內槳有主動軸1和從動軸2，軸上各有一對重 量相向的不平衡員塊(偏心塊)3，皮帶輪4帶動土軸問轉，通過一對齒輪5使從動軸做反向心同歲的回轉，利用個平衡玉回轉時產生的離 心力使激振器產牛定向的激扼力。該激振器具有以下結構特點。①平衡重塊成對地布量在激銀器箱體外面。這樣可使箱內結構緊湊；便 于調整不平衡重塊上面的配重柱塞，以改變篩稻的振幅；同時，也避免不平衡重塊回轉時，碰擊箱體內的潤滑油而引起箱體發熱。齒輪 對安裝在箱體內，使其潤滑可靠，傳動平穩。②制成整體式，沒有別分面，在承受激振力時較合理，制造簡單，但拆裝困難。

由于激振器所產生的激振力很大，必須牢固地用雙頭螺栓固定在篩框的主橫梁上。為了避免激振器偏置而引起篩箱振幅的不穩定，激振器應正確地安裝在橫梁上，當位置調整好后，使用兩個定位銷將位置固定，再用雙頭螺栓加固。DS系列直線振動篩吊掛裝置的鋼絲繩，如果長度小于1250mm，可以不設防擺配重。鋼絲繩長度若大于1250mm，防擺配重一般安裝在鋼絲繩正常狀態時的不動點以上。

(2)ZZS型直線振動篩

ZZS型直線振動篩也是一種吊掛式振動篩，有ZZDS2-1.5型和ZZS1-1.8型兩種，前者為雙層篩面，后者為單層篩面。這種篩分機結構簡單，工作可靠。

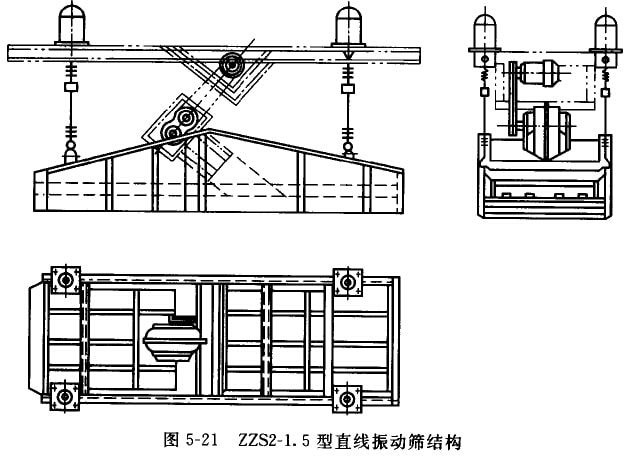

ZZDS2-1.5型直線振動篩的結構見圖5-21。它與DS系列直線振動篩比較，其主要區別在于激振器的結構不同。

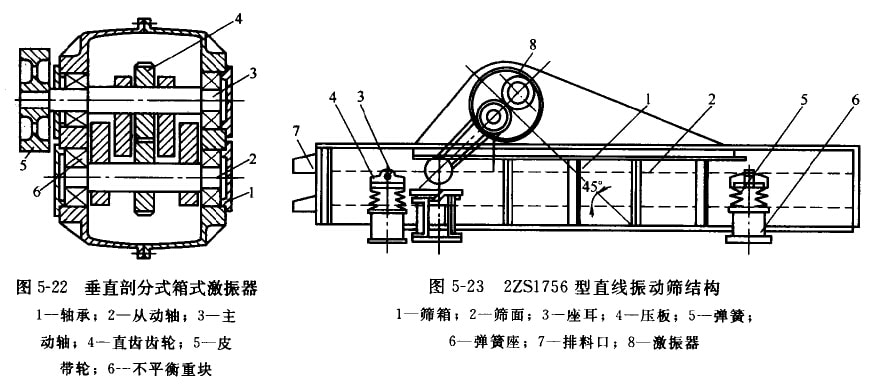

ZZS型直線振動篩采用垂直剖分式笛式激振器(見圖5-22)。激振器的箱體用45號鑄鋼制成，它分左右兩部分。剖分面與傳動軸垂直，并用螺栓互相連接。主動鈾3和從動軸2各有一對不平衡重塊6。一對直齒齒輪4布置在軸中間，借齒輪傳動使兩軸他反向同步回轉，從而產生定向的激振力。齒輪采用20CrMn鋼，傳動軸采用40cr鋼制造。這種激振器的優點是：結構緊湊；因剖分面不受激振力，故箱體受力情況比較合理?同時對左右兩部分的連接結構要求較低。但是，由于箱體垂直剖分，因而，傳動部分維修安裝很不方便；又由于不平衡重塊位于箱體內，工作時頻繁地撞擊箱內潤滑油，容易產生發熱現象；還有不平衡重量木能調節，難以改變篩箱振幅。

(3)ZS系列直線振動篩

ZS系列直線振動篩是座式振動篩，分雙層篩面和單層篩面兩種。圖5-23為2ZSl756型直線振動篩結構。具有雙層篩面2的篩箱1安放在四組支承裝置上，支承裝置包括座耳3、壓板4、彈簧5和彈簧座6。座耳為鉸鏈?zhǔn)�，套在篩框中部伸出側板之外的兩根橫軸(用無縫鋼管制造)上，便于調整篩箱的傾角。更換彈簧座可以將篩箱傾角調整0°、2.5°和5°的位置。

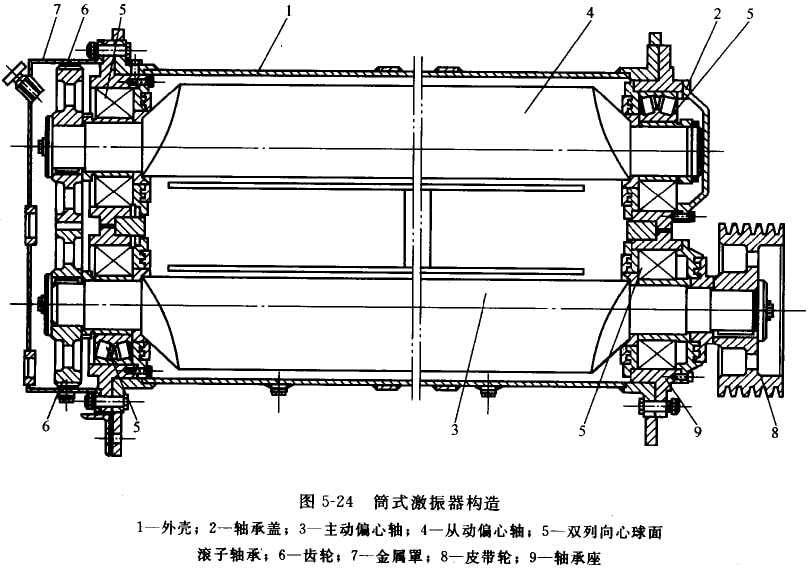

座式直線振動篩采用筒式激振器，其構造如圖5-24所示。在帶三角形側板的扁圓筒形外殼1上裝有軸承座9，兩根偏心軸3、4通過一對雙列向心球面滾子軸承5安裝在軸承座上。皮帶輪8帶動主動偏心軸3并經一對齒輪6使從動偏心軸4做反向同步回轉，從而產生定向的激振力。在一對齒輪6一側有金屬罩7，內裝潤滑油，用以潤滑齒輪和同側的該動軸承。皮帶輪側的軸承各成封閉油腔，采用潤滑脂潤滑。齒輪側的波動軸承和皮帶輪側的滾動軸承采用迷宮式密封。激振器通過螺栓固定在篩箱上，并用鉸孔螺栓定位。

筒式激振器齒輪采用20Cr鋼，經滲碳淬火熱處理；偏心軸用45號優質鋼，并經過調質處理。
