常用破碎機設備的種類及特點

（1）顎式破碎機

顎式破碎機構造簡單、堅固耐用、維護檢修方便、生產費用較低，是水泥廠廣泛采用的一種破碎設備。

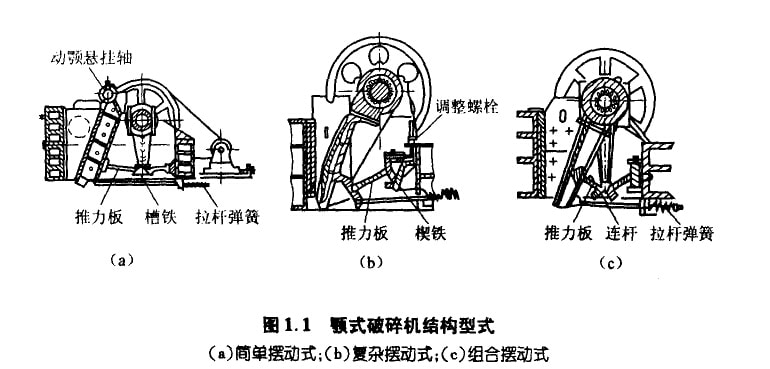

顎式破碎機按活動顎板的運動狀態可分為簡單擺動、復雜擺動和組合擺動三種類型，如圖1.1所示。圖中和型顎式破碎機 的共同特點是：物料塊在破碎顎板之間除受擠壓作用外，同時還受研磨力的作用，因此破碎效率較高。顎式破碎機排料口的大小，可通 過調整座楔塊的升降進行調節。設備的安全裝置由支承動顎的肘板兼顧，當破碎腔內進入堅硬異物時，設備超員荷運行致使肘板首先斷 裂，從而使設備受到保護。

顎式破碎機的規格，以進料口的寬度乘長度表示，如600mm×900mm顎式破碎機，即指該機的進料口寬度為600mm，長度為900mm 。顎式破碎機的進料口寬度有一定限制，此限制是為防止動顎板向上的垂直分力將料塊推出破碎腔，所設計的顎板間夾角不能過大所致 。由于進料口寬度不大，進料塊度也不宜過大。顎式破碎機的最大進料塊度，一般應小于進料口寬度的85％。

（2）錘式破碎機

錘式破碎機是利用機殼內錘頭快速旋轉的動能對物料進行打擊破碎，同時，在錘頭與篦條之間還具有一定的研磨作用。錘式破碎機體 形小、結構簡單、破碎比大、產品粒度細、生產效率高，在水泥廠被廣泛應用于物料的中碎和細碎。錘式破碎機的錘頭和篦條較易磨損 ，有一定的維修工作量，同時，對物料的水分有一定的要求，一般宜控制在8％-10％以下。

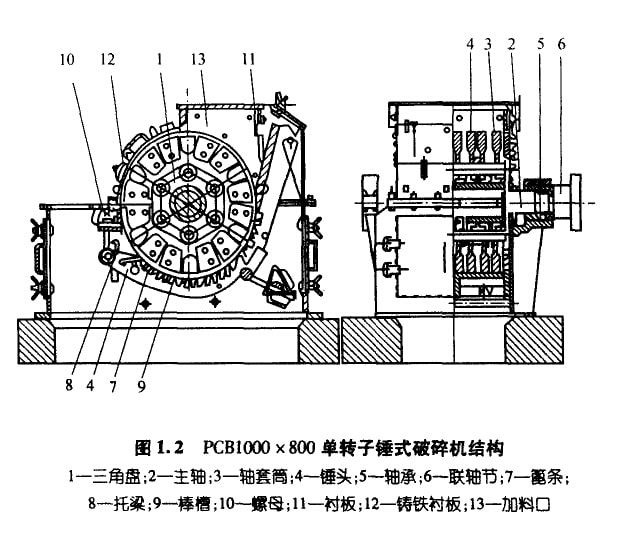

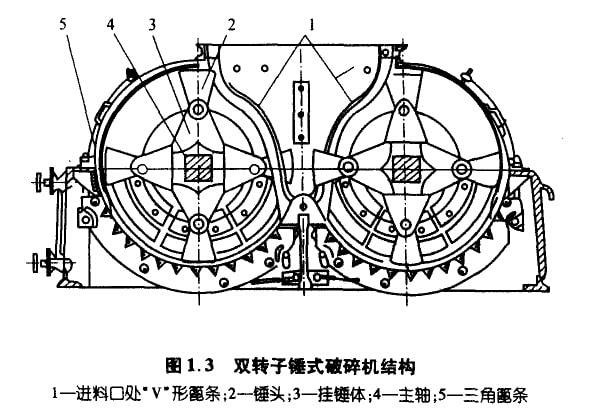

錘式破碎機按回轉軸的軸數分類，有單轉子和雙轉子兩種型式；按轉子回轉方向分類，有可逆式和不可逆式之區別。錘式破碎機的捶 頭結構和村質是決定產品質量和破碎效率的重要部件．為了延長錘頭的使用壽命，一般在錘頭的兩端均開設安裝孔，以便調頭安裝或正 反面調換使用。圖1．2和圖1．3分別為單轉子和雙轉子錘式破碎機的結構原理圖。雙轉子捶式破碎機設有‘v”形篦條，在一 對轉子的上錘頭之間構成了一個預破碎腔，大塊物料在進入兩回轉軸形成的兩個細碎腔之前，先進行預破碎，因此，這種破碎機具有破 碎比大、喂料均勻、兼有預碎和細碎兩段破碎功能等特點，常被用作石灰石一段破碎系統。

錘式破碎機的規格用回轉狀態的錘端直徑與轉子工作長度表示，如ø800mm×600mm錘式破碎機。入料粒度的大小取決于 轉子轉速和錘頭的重量。錘頭重，轉速大時，因有足夠的動能對物料進行沖擊，因此入料粒度可大些。反之，入料粒度要小。一般錘式 破碎機的轉子轉速約為1000r／min，錘端圓周線速度約為40-50m／s。錘式破碎機的產品粒度可通過調整出料篦條間隙的大小來控制，一 般細碎時的產品平均粒度約為篦條間隙寬的0.2—0.3，中碎時約為0.3-0.5。TPC型單段錘式破碎機破碎比大，i≥50，產量高、 電耗低、結構簡單，維修方便�？梢云扑榭箟簭姸炔怀�過路250MPa的各種物料，可以用于水泥廠破碎石灰石、砂巖等物料。

（3）反擊式破碎機

反擊式破碎機的規格也以轉子的直徑乘長度來表示，分單轉子和雙轉子兩種。反擊式破碎機是利用板錘、反擊板和料塊之間相互的沖 擊作用對礦石進行破碎的。這種破碎機的生產效率高，破碎比大(可達40甚至更高)，結構簡單，制造方便，適用于中硬脆性物料的中碎 和細碎。

在水泥廠的石灰石破碎設計中，選用雙轉子反擊式破碎機作一段破碎系統時，可以簡化生產流程，減少設備臺數和車間占地面積。

反擊式破碎機的喂料必須控制均勻，物料的水分要有一定的限制，以免發生堵塞。反擊式破碎機的反擊板和板捶端部之間的距離可以 調整，以滿足所需的產品粒度。但由于該機不設控制出料粒度的篦條，所以在破碎產品中常夾有少重大塊或粗粒，這是它的一個缺點。

反擊式破碎機遇有難于破碎的異物進入破碎腔時，反擊板被頂開，而將異物排出，可自動保護設備。另外，板錘和反擊板的正反面可 調換使用，以延長部件的更換周期，降低生產費用。反擊式破碎機的轉子轉速決定于板錘所需的圓周速度和所要求的破碎產品粒度。小 型反擊式破碎機的轉子轉速在470-960r／min之間，板錘線速度在25-60m／s范圍內。

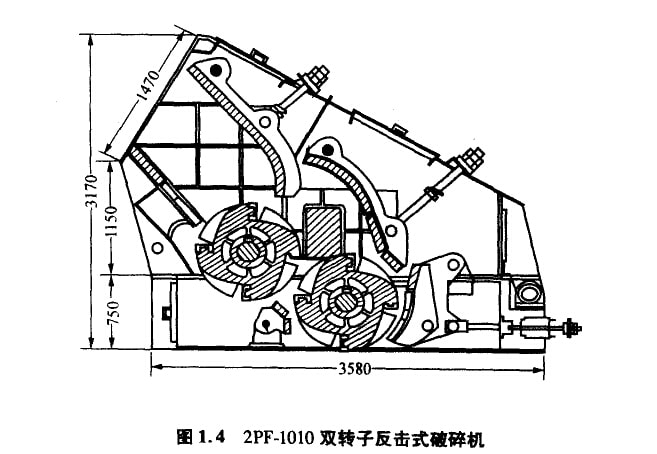

2PF-1010雙轉子反擊式破碎機可用來破碎游離石英量＜7％，水分＜10％的石灰石、石膏和泥灰?guī)r等抗壓強度＜140MPa的物料，如圖 1.4所示。







（4）圓錐式破碎機

圓錐式破碎機常用作石灰石的中碎或細碎，運轉可靠，但破碎比較小。排料口寬度可以用升、降動錐體來調節，直接與生產能力有關 。同時排出物料的最大粒度，可取設定的排料口寬度的1．6倍值。

（5）輥式破碎機

輥式破碎機分單輥筒和雙輥簡兩種類型。按輥筒型式又分平輥與齒輥兩種。立窯水泥廠常用的輥式破碎機一般均為雙齒輥的輥式破碎 機。輥式破碎機的規格按輥筒的直徑乘長度表示，如ø600mm×750mm雙齒輥破碎機。

輥式破碎機結構簡單，輥筒的間距可用增減墊鐵的方法來調節。輥筒間壓力的大小，靠控制壓緊彈簧的壓緊程度來確定。進入難以壓 碎異物時，活動軸承座可將輥筒滑開，而將異物排除，其后，由壓緊彈簧將其及時復位，繼續進行破碎作業。

輥式破碎機的喂料粒度較小，這是由輥筒間距不句能很大所決定的。喂料粒度小，破碎比就小，僅為4-8。若根據喂料粒度選擇設備 ，往往設備的生產能力過大，而且破碎產品的粒度過粗。因此，立窖水泥廠除破碎粘土等物料外，一般很少選用輥式破碎機來破碎其他 物料。

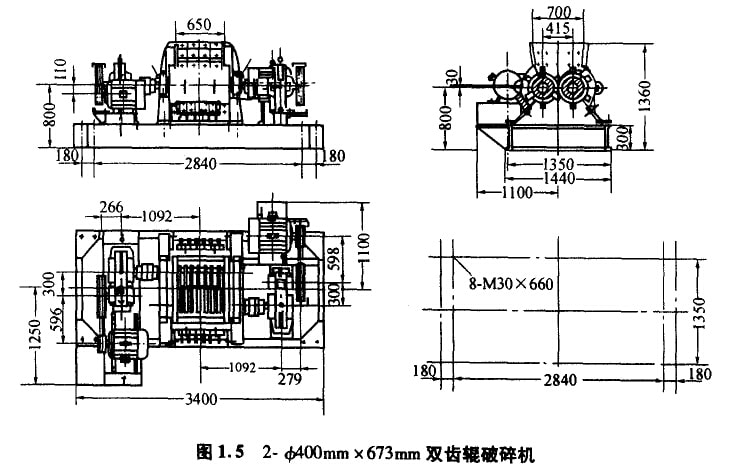

圖1.5是一種用于破碎粘土的雙齒輥破碎機，具有如下特點：

①齒輥對應于齒槽；⑧齒形高，增大了破碎能力；②雙輥差速對轉，有利于下料；④每個齒糟裝有可調節刮刀，便于清理粘料，避免 堵塞現象。缺點是造價較高，動力消耗較大，在特殊需要的情況下才選用。

（6）立軸錘式破碎機

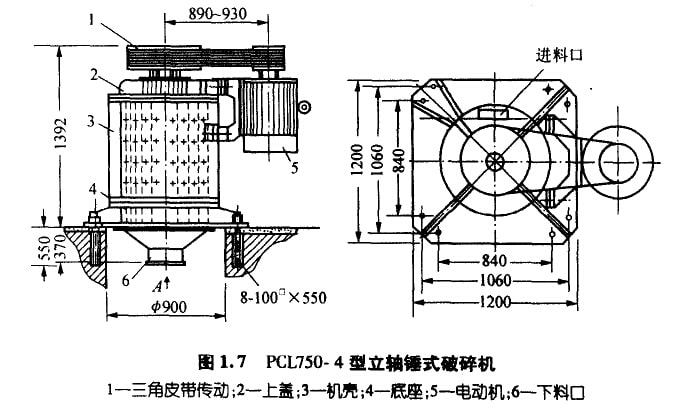

立軸捶式破碎機由上蓋、機殼、立軸轉子、底座和傳動裝置等部分組成(參見圖1.7)。上蓋一側設有喂料口，機殼內裝有反擊板，中 心立軸轉子對稱布置有板錘或鏈錘，傳動采用異步電動機和三角皮帶，底座下部設有出料溜子。物料均勻喂入近料口，自由墜落過程中 被高速錘頭錘擊，物料在錘頭與反擊板之間又相互沖擊，被粉碎物料由底部排出。

該型破碎機的喂料粒度一般應小于50—60mm，產品粒度通常可達5mm以下，只是由于機身較短，出料無篦條，以及錘頭磨損等原 因，有時會有大于5mm的一些小塊料排出。另外，喂料不勻也會影響產員的粒度。

（7）其他破碎設備

1）沖擊式細碎機

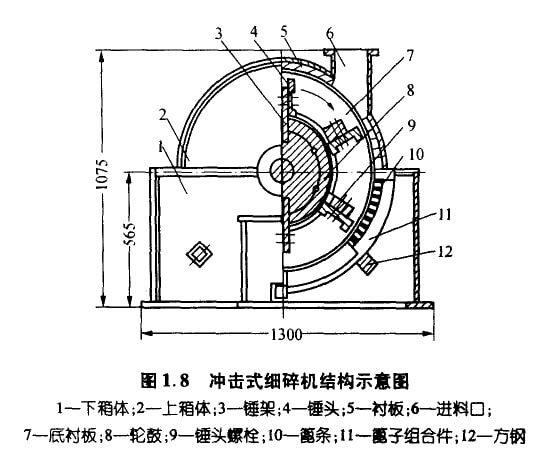

沖擊式細碎機是—種錘式破碎機，具有產品粒度細、破碎比大、產量高等特點，適于將各種粒度小于60mm的中硬物料細碎到5mm 以下(占產量的80％左右)。合肥水泥研究設計院設計的CXL-ø800mm×300mm沖擊式細碎機的結構如圖1．8所示。

2)刀式粘土破碎機

刀式粘土破碎機是適應粘土破碎的一種專用錘式破碎機，捶頭似刀，謂之“刀式”。

3)高速粉煤機

高速粉煤機的轉子轉速為1100—1500r／min，仍是一種捶式粉碎機。其喂料粒度小于50mm，出料粒度小于2mm，適于立窖水泥廠 制備燒成用粒煤。
