中心排料（即溢流排料）是目前工業(yè)磨機(jī)的主要排礦方式之一，由于這種排礦主要是靠礦漿充滿磨機(jī)后自動(dòng)溢流而出，因此礦粒的排出在很大程度上受自身密度及粒度的影響。大密度礦粒因沉落速度快不易從磨機(jī)中空軸頸排除，而易沉入磨機(jī)底層經(jīng)磨碎到較細(xì)粒度后方能排出，反之小密度礦粒因沉落速度慢，所以能在較粗的粒度下從磨機(jī)排除�？梢�(jiàn)，中心排礦的產(chǎn)品粒度具有很大的不均勻性，其中密度小的粒度粗、密度大的粒度細(xì)，造成大密度礦物的過(guò)磨及過(guò)粉碎現(xiàn)象嚴(yán)重，這對(duì)大密度的金屬礦物回收極為不利。

周邊排料磨礦機(jī)則有所不同，大密度礦物雖然同樣易于沉積于磨機(jī)底層，但亦能沿著筒壁順利排出，所以可以在較粗粒度情況下從磨機(jī)內(nèi)排除，減少大密度礦物的過(guò)磨及過(guò)粉碎；同樣，小密度礦物也要進(jìn)入磨機(jī)底層經(jīng)受強(qiáng)烈的磨碎，故排出的產(chǎn)品粒度比較細(xì)�？梢�(jiàn)，周邊排礦方式軟硬兩種礦物的粒度差小，產(chǎn)品粒度均勻，大密度的金屬礦物受到選擇性保護(hù)，降低過(guò)磨及過(guò)粉碎，有利于它們的回收。

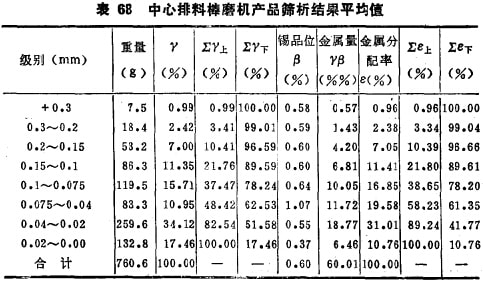

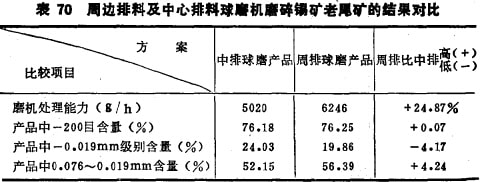

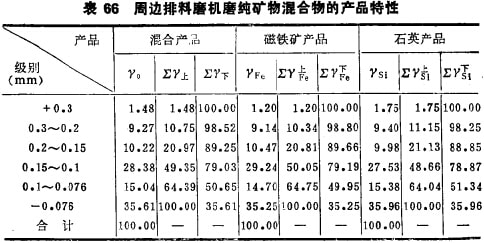

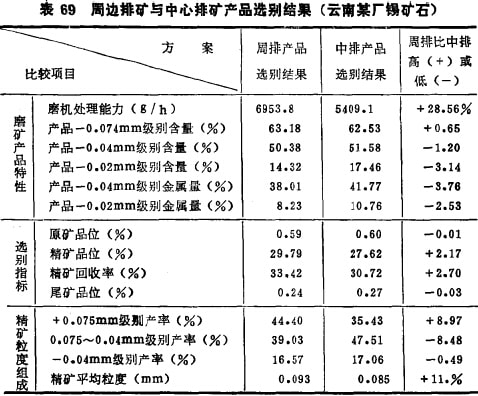

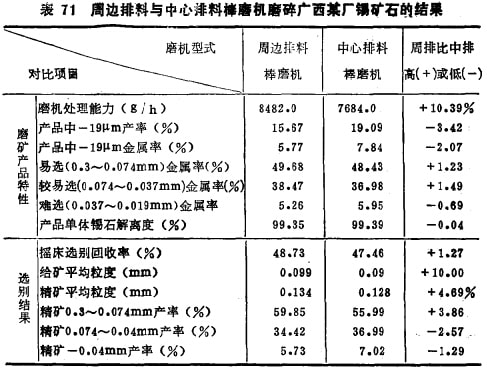

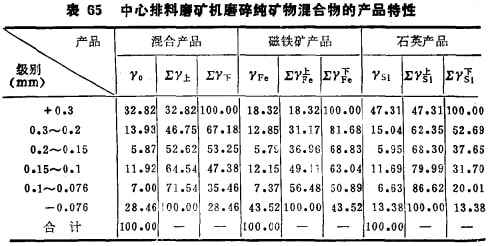

例如，用1～0.5mm的純石英及純磁鐵礦混合物（兩種礦物各占50%)在中心排料球磨機(jī)及周邊排料棒磨機(jī)中進(jìn)行磨碎試驗(yàn)，結(jié)果列入表65及66。從表65及66的結(jié)果可以計(jì)算出，中心排礦時(shí)石英產(chǎn)品的平均粒度為0.56mm,磁鐵礦產(chǎn)品的平均粒度0.292mm, 二者的粒度差為1.93倍，兩種礦物一200目的產(chǎn)率差高達(dá)30.14%;而周邊排礦時(shí)石英產(chǎn)品的粒度為0.15mm,磁鐵礦產(chǎn)品的粒度0.146mm, 二者粒度僅差1.04倍，兩種礦物極為接近，而且兩種礦物一200目的產(chǎn)率也僅差0.71%。在中心排料磨礦機(jī)內(nèi)，礦料的選擇磨碎作用是加速大密度軟礦物的磨碎速度，并拉大軟硬礦物的粒度差；而在周邊排料磨礦機(jī)內(nèi)，礦料的選擇磨碎作用則是減緩大密度軟礦物的磨碎速度，并縮小軟硬礦物的粒度差。這就是說(shuō)，中心排礦方式對(duì)回收礦物密度大、且礦物 硬度低的礦石不適宜，而周邊排礦磨礦機(jī)正好相反，它對(duì)回收脆 性和大密度礦物有利，具有保護(hù)脆性和大密度礦物少遭過(guò)磨及過(guò)粉碎的強(qiáng)烈作用。例如，鎢礦石、錫礦石及銻礦石的磨礦，采用為了證明周邊排礦磨礦機(jī)在生產(chǎn)上應(yīng)用的可能性，采用實(shí)際礦石進(jìn)行開(kāi)路磨碎試驗(yàn)。試料選用云南某廠錫石硫化礦石，其中大密度且脆性大的礦物為錫石，硬度大的脈石礦物主要為輝石 (密度比錫石小得多），礦石破碎至3～0mm后在周邊排料棒磨機(jī)及中心排料棒磨機(jī)中進(jìn)行磨碎對(duì)比試驗(yàn)，其他磨機(jī)工作條件保持完全相同以便查明排礦方式對(duì)實(shí)際礦石磨碎的影響，試驗(yàn)結(jié)果列入表67及68。兩種磨機(jī)的磨礦產(chǎn)品分別按同樣選別條件進(jìn)行選別，選別結(jié)果列入表69。此外，對(duì)云南某廠堆積多年的錫礦老尾礦進(jìn)行了球磨對(duì)比試驗(yàn)，結(jié)果列入表70;對(duì)廣西某廠的錫礦石也同樣進(jìn)行了棒磨對(duì)比試驗(yàn)，產(chǎn)品也同樣進(jìn)行選別，磨礦產(chǎn)品特性 及選別結(jié)果列入表71，對(duì)廣西某廠的錫礦石還進(jìn)行過(guò)閉路方案的對(duì)比試驗(yàn)。

表67至表71的結(jié)果說(shuō)明，周邊排料磨礦機(jī)磨碎實(shí)際錫礦石確實(shí)具有許多優(yōu)越性，它能保護(hù)大密度錫石少遭過(guò)磨及減輕過(guò)粉碎現(xiàn)象，一 19μm過(guò)粉碎粒級(jí)比中心排料磨機(jī)低3.14%, —19μm金屬率也降低2.53%。由于錫石過(guò)粉碎降低，粒度變粗，故回收率增加2.7%,且精礦品位提髙2.17%，精礦平均粒度加粗11%。周邊排料磨曠機(jī)另一個(gè)重要的優(yōu)越性是生產(chǎn)能力比同規(guī)格的中心排料磨機(jī)髙出20～30%，如果采用中部周邊排料磨機(jī)時(shí)生產(chǎn)率可髙出達(dá)45%。這是由于磨機(jī)內(nèi)礦漿流動(dòng)快、礦液面低，礦漿對(duì)磨礦介質(zhì)的阻力小使破碎力增強(qiáng)之故。由于生產(chǎn)率的大幅度增加，使磨機(jī)單位產(chǎn)品的電耗及材料消耗也顯著下降。

表71的結(jié)果是用廣西的錫礦石做的，重復(fù)體現(xiàn)了表69的結(jié) 論。表70則說(shuō)明，周邊排料棒磨機(jī)換為裝球以后仍然保持其優(yōu)越性，可見(jiàn)這神優(yōu)越性主要是磨機(jī)的排礦方式?jīng)Q定的。

在工業(yè)生產(chǎn)型設(shè)備上，周邊排料磨礦機(jī)的上述優(yōu)越性仍然得 到證實(shí)。例如，蘇聯(lián)用生產(chǎn)型900 x 1800mm周邊排料磨機(jī)與同規(guī) 格的中心排料磨機(jī)曾作過(guò)對(duì)比試驗(yàn)，結(jié)果周邊排料產(chǎn)品中一 0.025 mm級(jí)別產(chǎn)率比中心排料減少4,2%, 0.5～0.075mm級(jí)別產(chǎn)率比 中心排料髙3%，金屬率髙5.18%，因而回收率比中心排料提髙1.5個(gè)；澳大利亞阿德烈贊揚(yáng)選廠用2100 x 2700mm的端部周邊排料棒磨嘰取代了原來(lái)的中心排料棒磨機(jī)，結(jié)果降低了錫石過(guò)粉碎、提髙了選礦回收率。周邊排料磨礦機(jī)的生產(chǎn)率大,單位產(chǎn) 品電耗低，據(jù)A.薩普?qǐng)?bào)導(dǎo)，磨碎鐵礦石的試驗(yàn)表明，可以節(jié)省電能25%,并且可以降低單位礦量的材料磨耗。目前，建筑行業(yè)還采用周邊排料磨機(jī)做混料設(shè)備，可使砂、石灰、水泥等在磨機(jī)中得到良好的混勻及潤(rùn)濕，并有輕微擦洗作用；冶金工廠中則常用作造球前物料的混勻及磨細(xì)設(shè)備，可使造球原料的成球率高及強(qiáng)度好；采礦場(chǎng)的采空區(qū)有時(shí)也用它磨碎砂子作充填料，可使磨出的砂子過(guò)磨少而強(qiáng)度好。周邊排料磨礦機(jī)在國(guó)外應(yīng)用較廣，并有系列產(chǎn)品供應(yīng)，艾利斯•查默斯公司生產(chǎn)的大盹位周邊 排料磨機(jī)直徑有2.7～4.2m (9～14ft)，長(zhǎng)3.9～6.0m,功率大到2000馬力。我國(guó)80年代已開(kāi)始生產(chǎn)周邊排料磨礦機(jī)，并在采礦、冶金、建材工業(yè)開(kāi)始使用，收到較好效果；周邊排料磨機(jī)應(yīng)用于選礦廠的工業(yè)試驗(yàn)也即將進(jìn)行，可以預(yù)料，這種磨機(jī)在中礦、次精礦及易泥化物料的磨礦中將會(huì)得到廣泛應(yīng)用。
