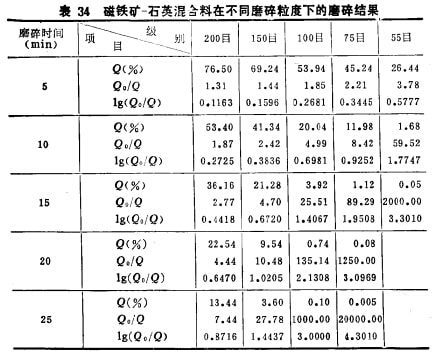

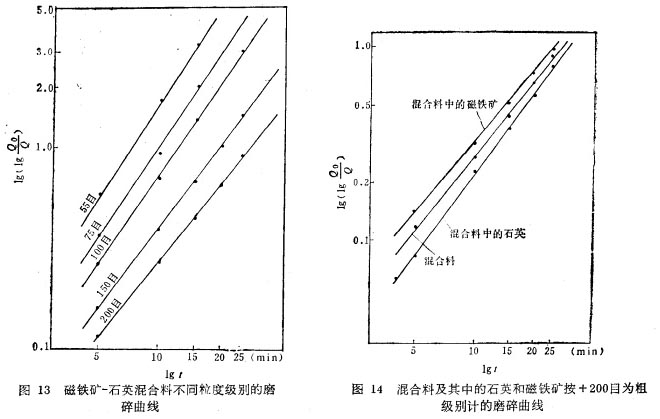

表34及圖13的結(jié)果說(shuō)明，由純礦物組成的碎散混合礦物與純礦構(gòu)成實(shí)際礦石相同，它們?cè)谀ニ檫^(guò)程中均遵循一線密礦動(dòng)力學(xué)規(guī)律。

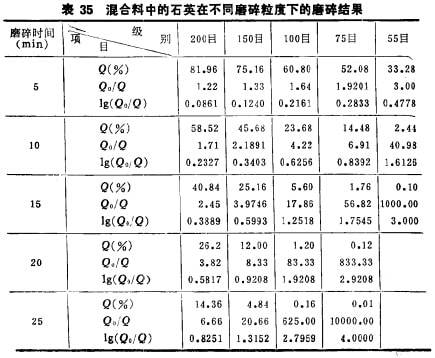

表35、36以及圖15、16的結(jié)果說(shuō)明，處于碎散混合物中的單礦物磁鐵礦及石英，它們?cè)谀ニ檫^(guò)程中亦逍循一級(jí)磨礦動(dòng)力學(xué)規(guī)律， 并不因?yàn)橛衅渌�礦物粒子的存在而變成無(wú)規(guī)律或改變磨碎規(guī)律， 但毎種礦物各有自己的磨礦動(dòng)力學(xué)參數(shù)，此即稱為礦物的相對(duì)獨(dú)立磨碎原理。這就是說(shuō)，混合礦物中各種礦物均有自己的磨碎規(guī)律及磨碎參數(shù)，具有各自的獨(dú)立性，并未涉及某一種礦物單獨(dú)磨碎與在混合物中磨碎情況下是否有影響，因此這種獨(dú)立性也是相對(duì)的，屬相對(duì)獨(dú)立磨碎原理。而所謂絕對(duì)獨(dú)立磨碎原理，則是指某一種礦物單獨(dú)磨碎與在混合物中磨碎的情況完全相同，不僅規(guī)律性相同，磨礦動(dòng)力學(xué)參數(shù)也相同，或者說(shuō)，某種礦物的磨碎絲毫都不受混合礦物中其他礦物存在的影響。

對(duì)于混合礦物的磨碎，國(guó)內(nèi)外都作過(guò)不少研究。對(duì)于在磨碎過(guò)程中不同礦物之間是否存在相瓦影響目前主要有兩種觀點(diǎn)：一種認(rèn)為相互沒有影響，單獨(dú)磨碎與在混合物中磨碎情況一樣；另一種觀點(diǎn)則認(rèn)為存在相互影響。由于各個(gè)研究者的具體研究條件可能不同，故得出的結(jié)論不一，下面具體簡(jiǎn)單介紹這兩種觀點(diǎn)。

認(rèn)為混合礦物磨碎時(shí)無(wú)相互影響的主要是J.A.霍爾門斯及K.A.拉蘇莫夫等人。例如J.A.霍爾門斯認(rèn)為:混合礦料中每一組分磨碎后的粒度分布，無(wú)論是單獨(dú)磨細(xì)或在混合料中磨細(xì)，本質(zhì)上皆遵循同樣的舒曼粒度特性方程式，即選擇性磨細(xì)對(duì)每一組分碎后的粒度分布無(wú)影響。坦卡對(duì)混合料磨細(xì)時(shí)組分的相互影響進(jìn)行了細(xì)致的分析，并分為五種愔況，其中之一為相互無(wú)影響 (其他四種為有影晌的怙況），即混合磨細(xì)二組分時(shí)，二組分的可磨性與單獨(dú)磨細(xì)時(shí)的一樣〔。K.A.拉蘇莫夫1968年在第八屆國(guó)際選礦會(huì)議上提出過(guò)一個(gè)磨礦力學(xué)公式，并用石英與磁鐵礦作過(guò)磨碎驗(yàn)證，該公式為：

式中R＇、R0＇一一磨碎時(shí)間t及磨礦開始時(shí)粗級(jí)別含量；

n＇、k＇——磨礦動(dòng)力學(xué)參數(shù)。

曾用人工配制的磁鐵礦-石英混合料進(jìn)行甙驗(yàn)，先測(cè)得石英和磁鐵礦各自單獨(dú)磨細(xì)時(shí)的動(dòng)力學(xué)參n1＇、k1＇、n2＇、k2＇然后按下式計(jì)算十0.3mm級(jí)別的產(chǎn)率：

式中β＇石英在混合料中的含量。按公式（25)所得的計(jì)算值和混合料磨細(xì)后粗級(jí)別產(chǎn)率的試驗(yàn)值進(jìn)行比較，結(jié)果相符。據(jù)此認(rèn)為，混合料中每一組分的磨細(xì)枏互無(wú)影響。

認(rèn)為混合礦料磨碎時(shí)礦物之間有相互影響的研究者也不少。例如坦卡提出礦料混合物磨細(xì)時(shí)礦物組分之間相互無(wú)影晌只是一種情況，更多的則是相互有影響，并認(rèn)為混合磨細(xì)時(shí)會(huì)使可磨性本不相同的兩種組分可磨性趨于一致，即硬的變易磨，軟的變難磨,或者是最初無(wú)影響，但隨細(xì)度增加影響增大等。昆明工學(xué)院碩士研究生劉升明用磁鐵礦及石英進(jìn)行的磨碎研究表明， 混合礦料磨碎時(shí)，盡管礦物的磨碎規(guī)律及粒度分布規(guī)律不變，但表征規(guī)律的方程式參數(shù)卻是變化的，硬礦物變得比單獨(dú)磨碎時(shí)更磨碎，而軟礦物則變得比單獨(dú)磨碎時(shí)更難磨碎。所以認(rèn)為，混合礦料磨碎時(shí)礦物之間普遍存在著相互影響。因?yàn)榭疾橐环N礦物的磨碎，另一種礦物的存在即成為磨礦環(huán)境，磨礦環(huán)境對(duì)礦物的磨碎必然產(chǎn)生影響，沒有影響倒難于理解。經(jīng)過(guò)進(jìn)行大量的研究均已證實(shí)，磨碎兩種硬度不同的礦物混合料，礦物之間存在著明顯的相互影響：其中硬礦物對(duì)軟礦物有"屏蔽"作用，使軟礦物受到保護(hù)、磨碎減慢；軟礦物則對(duì)硬礦物有"催化"作用，使硬礦物磨碎速度加劇。由于這兩種反向影響，使軟硬兩種礦物的可磨性互趨一致，這與坦卡的結(jié)論一致。另一方面，由于粒度變化也按反向進(jìn)行，故加權(quán)計(jì)算值與試驗(yàn)值接近，這又與K.A•拉蘇莫夫所說(shuō)的無(wú)影響一致。

由圖14的曲線可以看出，混合礦物的磨碎曲線似乎是組成混合礦料的兩種礦物磨碎曲線的加杈平均值,混合料的m值及k值也 介于兩種單礦物的m及k值之間。
