一、輥式破碎機的工作原理

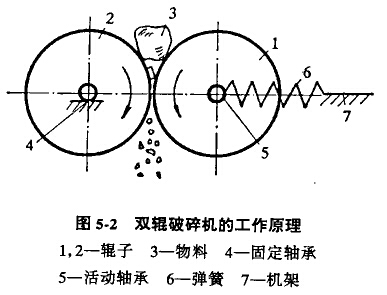

以圖5-2所示的雙輥破碎機為例來介紹其工作原理。輥?zhàn)?支承在固定軸承4上，輥?zhàn)?支承在活動軸承5上。活動軸承5借助彈簧6推向左方的擋塊位置處。兩輥?zhàn)佑呻妱?dòng)機帶動相向轉動，物料經給料箱給入兩輥?zhàn)又�間。物料由于受輥?zhàn)优c物料之間摩擦力作用，而被帶入兩個輥?zhàn)又�間的破碎腔內，受擠壓破碎后，自下部排出。兩輥?zhàn)又�間的最小間隙稱為排料門寬度，破碎產品的粒度即由它的大小來決定。

活動軸承5沿水平方向可以移動，當非破碎構進入破碎腔時，輥?zhàn)邮芰ν辉�，輥�(zhàn)?和活動軸承5壓迫彈簧6向有移動，使排料N間隙增加，非破碎物排出機外，從而防八破碎機的軸承等機件受到損壞。因此，它是破碎機的保險裝置�；顒�(dòng)軸承5在彈簧力的作用下，向左方推進至擋塊位置。當排料口寬度需要調節時，可以改變擋塊位置，因而，它也是機器的調節裝置。

單輥破碎機是在輥?zhàn)优c裝在輥?zhàn)訉?duì)面的絞接襯板之間進行破碎工作的。襯板可以是光面的、帶溝槽的或是帶齒的．而輥?zhàn)颖砻姹仨毷菐�齒的。由于襯板是絞接的，其角度位置可以調整，從而可改變襯板與輥?zhàn)又�間的距離。襯板由彈簧支承。當非破碎物進入破碎腔時，襯板向后退讓，排出非破碎物，因而也起破碎機的保險裝置作用。

二、輥式破碎機的構造

(1)單輥破碎機的構造

單輥破碎機又稱顎輥破碎機，構造如圖5—3所示。單輥破碎機是由一個轉動的輥?zhàn)?和一塊齒板2組成。破碎機的輥?zhàn)?表面鑲有許多牙齒，以增加嚙入料塊的尺寸，牙齒磨損后，可以拆下更換新的。與輥?zhàn)訕?gòu)成破碎腔的齒板2和頤式破碎機的動顎相似，其上端懸掛在心軸3上，下端支承在和保險彈簧5相聯接的支承座4上。當?shù)羧敕瞧扑槲飼r(shí)，齒板擠壓支承座，支承座再通過螺桿、螺帽和壓板繼續壓縮彈簧而增大排料門，使非破碎物排出去。非破碎物排出后，借助彈簧的作用，使徘料n又恢復到原來的大小。輥?zhàn)虞S的兩端支承在裝于機座6兩側壁內的滑動軸承上，電機通過三角皮帶和一對齒輪帶動輥?zhàn)愚D(zhuǎn)動。破碎機的傳動拍軸承和傳動齒輪采用稀油潤滑，輥?zhàn)逾櫤托拟欇S承采用半自動干泊集中潤滑。

單輥破碎機的優點，在于較小直徑的輥?zhàn)幽芴幚磔^大塊的物料，并有較大粉碎度，產品粒度也比較均勻。這是大型雙輥破碎機所不能做到的。

單輥破碎機宜用來破碎中硬或松軟的物料，例如石灰石，硬質憨土及煤塊等。當物料比較黏濕時，它的破碎效果比使用領式破碎機和圓錐破碎機都好，特別是對于破碎片狀部土物料，與顎式破碎機或圓錐破碎機相比．在性能與機體緊湊方面均有優越之處。

(2)雙輥破碎機的構造

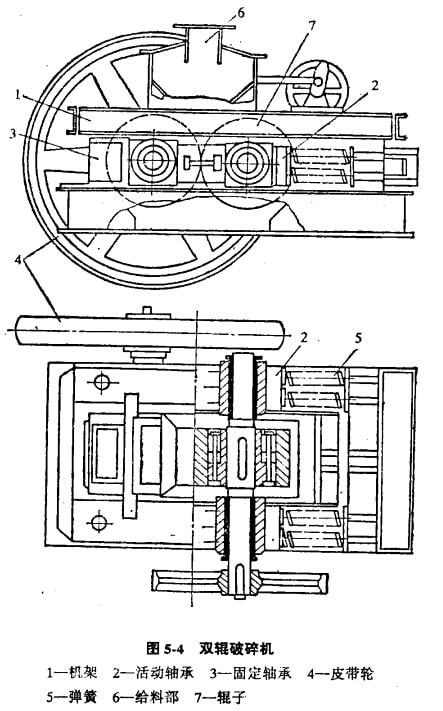

常用的一種輥?zhàn)悠扑闄C(jī)是雙輥破碎機，它的構造如圖5-4所示。它由機架、一對輥?zhàn)�、三角度帶傳�?dòng)裝置和彈簧保險裝謹?shù)戎�要部件組成。兩臺電機通過皮帶輪4傳動，帶動兩輥?zhàn)?相向轉動。一個輥?zhàn)拥挠臀那笤谂c機架固定在一起的固定軸承3上，另一個輥?zhàn)拥妮S支承在活動軸承2上�；顒�(dòng)軸承2可以沿機架尋軌水平移動，使兩輥?zhàn)娱g的排料口寬度在必要時可以增大，將非破碎物排出機外。

活動軸承2借助彈簧5的壓力推向左方，在正常破碎狀態下．彈簧力足以克服破碎物料所需要的破碎力。機架與活動軸承之間安放厚度不同的墊片，改變墊片的數目就可以調節兩輥?zhàn)娱g的排料口寬度。每個彈簧的另一端，支承在活動鈾承座上，而活動軸承應又通過專用螺母與卡在機架上的螺柱聯接，扭轉螺柱，可以使與活動軸承座固定在一起的專用螺母前進或后退，可以調節彈簧力的大小，以適應各種物料性質的要求。

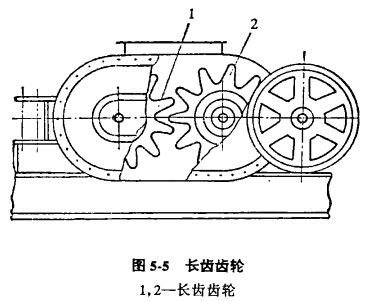

圖5-4所示雙輥破碎機的每個輥?zhàn)佣加蓡为?dú)的電機帶動。也有使用一臺電機通過皮帶傳動帶動固定輥?zhàn)�，固定輥�(zhàn)有涞牧硪欢搜b有齒輪，通過齒輪帶動活動輥?zhàn)�。由于物料性質的變化使活動輥?zhàn)幼笥乙苿?dòng)，所以齒輪齒高必須增加，以防嚙合脫離。雙輥破碎機采用的長齒齒輪傳動如圖5-5所示。它的特點是允許運轉中改變中心距而不破壞嚙合特性。

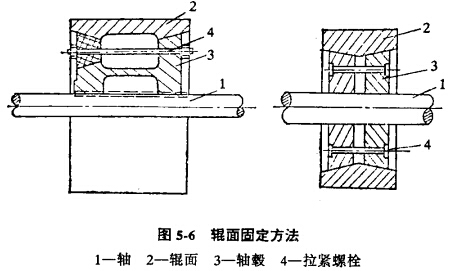

輥式破碎機的輥?zhàn)佑奢伱�、軸毅、錐形孤鐵、主軸等主要部件組成。軸鼓心部用镕與主軸連接，外表面呈錐形，與輥面的錢孔配合。利用三塊錐面弧鐵、螺桿、螺帽等零件，使輥面與軸教緊緊地結合在一起。輥面用高錳鋼，鎳硬白口鑄鐵、高銀白口鑄鐵等材料制造。圖5-6是一種輥面與軸毅固定方法的示意圖。

雙輥破碎機的輥面可以是光面的，也可以是帶齒的。光面的適用于破碎堅硬的、磨蝕性強的物料。這種輻面的蹭損低。帶齒的輥面可以放物料性質設計出各種齒形和牙齒的布置方式，破碎的效果較好，但易十磨損，破碎磨蝕性強的物料不適用。

(3)四輥破碎機的構造

四輥破碎機實質上是由兩臺規格相同的雙輥破碎機里疊組成的。圖5-7是φ900x700四輥破碎機結構。從輥?zhàn)?的構造和彈簧保險裝置6上看，它與對輥機沒有什么區別。但是，它的輥?zhàn)虞S是支承在自動調心滑動軸承4上；它的傳動裝置是由兩臺電機10、兩臺減速機9、兩套皮帶輪3傳動組成的。

電機10通過減速器9和聯軸器8帶動輥?zhàn)愚D(zhuǎn)動，其中一臺電機帶動右上方的輥?zhàn)樱�另一臺電機帶動左廠方的輥?zhàn)�。而每個輥?zhàn)又鬏S的另一端裝有皮帶輪。有上輥?zhàn)拥钠�帶輪帶�?dòng)右下輥?zhàn)拥钠�帶輪，使有廠輥?zhàn)愚D(zhuǎn)動；左下輥?zhàn)拥钠�帶輪，帶�?dòng)左上輥?zhàn)拥钠�帶輪，使�?mdash;l：輥?zhàn)愚D(zhuǎn)動。由于活動軸承運動的方向垂直于皮帶傳動的方向，活動軸承移動時皮帶的張力變化不大。物料經過上、下兩套輥?zhàn)悠扑楹螅�自下方排出機外。

四輥破碎機本身帶有兩套車削輥皮的切削裝置5。當輥面磨損出現溝槽、凹坑后，不必拆卸輥皮就可直接利用切削裝置對輥?zhàn)舆M(jìn)行修整，以保證輥皮表面光整，減少許多停車時間，提高了設備運轉率。

車削輥皮時，將輥?zhàn)拥姆雷o(hù)罩取下，將切削裝置安裝在走刀架上，再將皮帶及張緊輪取下，把鏈子掛到鏈輪12上，并將上主動輥電機變?yōu)榈退傩�轉，停止下主動輥電機。利用上主動輥電機傳動，先車削成對角線的兩個主動輥皮，然后將切削裝置再重新裝在定刀架的另一面，將電機反轉，再車削成對角線位置的兩個被動輥輥皮。
